(01-064[01]) - CONTROL LINES, PROPEL - NIBBLER & BREAKER

Запчасти Case CX36B (01-064[01]) - CONTROL LINES, PROPEL - NIBBLER & BREAKER (35) - HYDRAULIC SYSTEMS

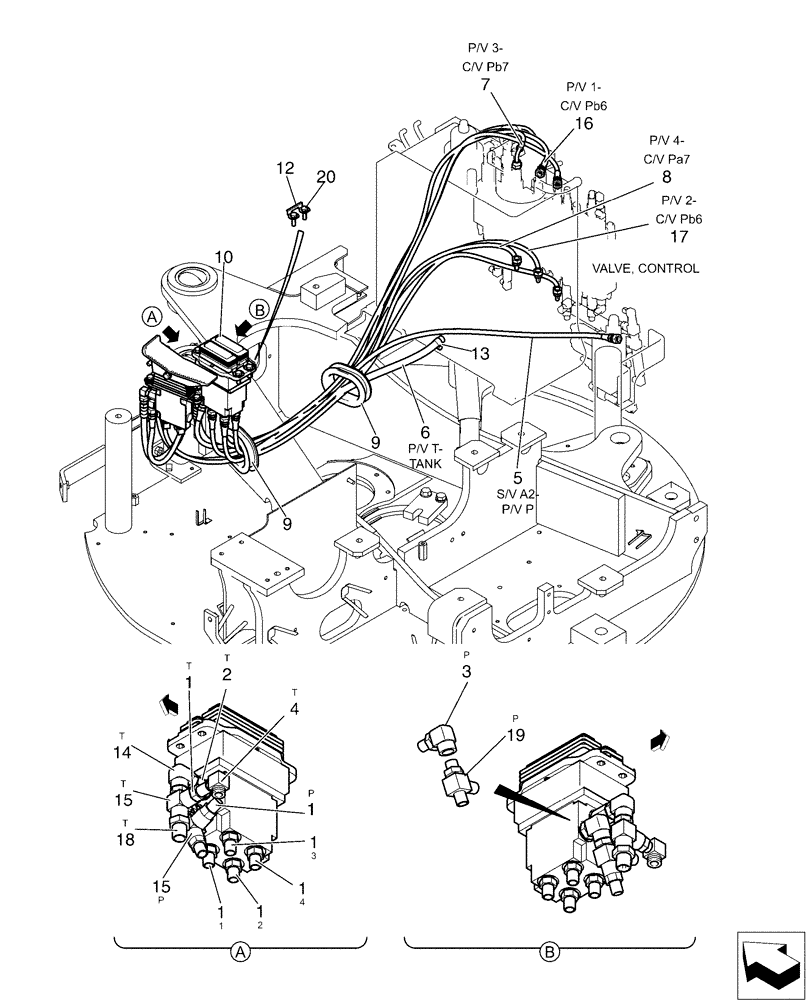

Схема запчастей Case CX36B - (01-064[01]) - CONTROL LINES, PROPEL - NIBBLER & BREAKER (35) - HYDRAULIC SYSTEMS
13
6
12
20
9
10
1
9
7
1
15
4
3
18
8
15
14
1
17
1
16
5
1
1
19
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

HH25S04004G1

HYD CONNECTOR

4шт.

2

2444Z2525

HYD CONNECTOR

1шт.

3

PH62H01003P1

ELBOW

1шт.

4

HH35S04004G1

90 ELBOW

1шт.

5

HX24L04145DX

HOSE,6.3mm ID x 1450mm L

1шт.

6

PW68H01023DA

HOSE,9.5mm ID x 800mm L

1шт.

7

HX33L03150DX

HOSE

1шт.

8

HX33L03125DX

HOSE,4.8mm ID x 1250mm L

1шт.

9

PW62H01001P1

GROMMET

2шт.

10

PM30V00019F6

PILOT VALVE

1шт.

12

PW62H01003P1

PLATE

2шт.

13

ZC16X01800

CLIP

1шт.

14

2444Z2894

90 ELBOW

Elbow

1шт.

15

HH55Q04004G1

TEE,1/4" ORB x 1/4" JIC x 1/4" JIC

1шт.

16

HX23L03160DX

HOSE

1шт.

17

HX33L03135DX

HOSE,4.8mm ID x 1350mm L

1шт.

18

HH25S06004G3

HYD CONNECTOR

1шт.

19

HH55L04004G1

TEE

1шт.

20

ZM73C08025

BOLT,M8x25mm - Course Thread

Sems

4шт.
