(01-032) - CONTROL LINES, REMOTE (MULTI)

Запчасти Case CX36B (01-032) - CONTROL LINES, REMOTE (MULTI) (35) - HYDRAULIC SYSTEMS

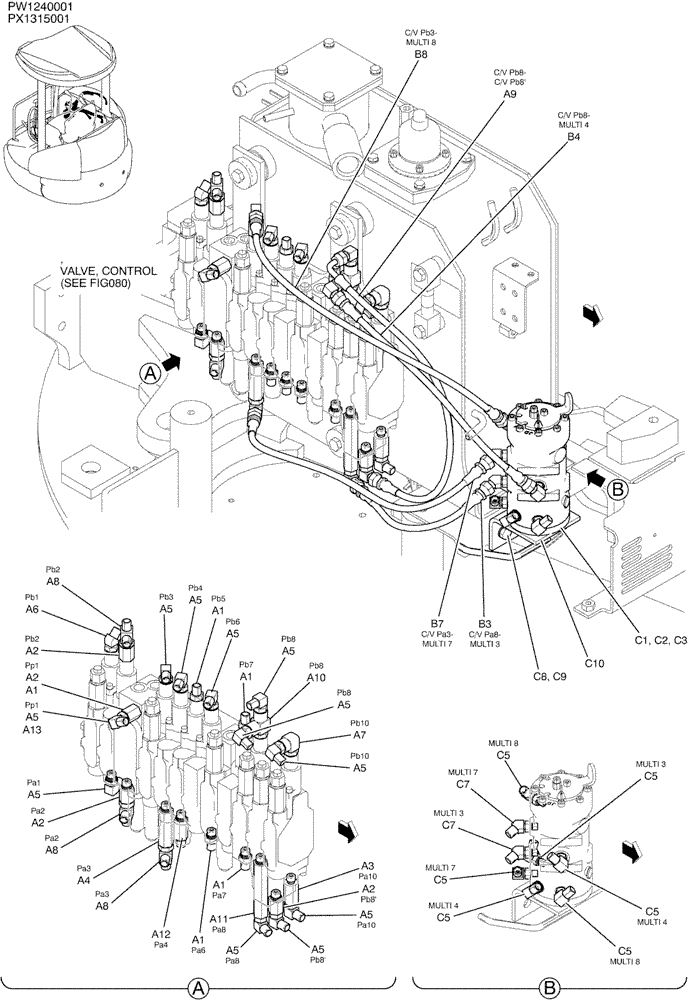

Схема запчастей Case CX36B - (01-032) - CONTROL LINES, REMOTE (MULTI) (35) - HYDRAULIC SYSTEMS
a4
a5
a8
a11
a5
a5
a5
c5
b7
c5
a1
a3
c3
b8
c1
a5
a5
c10
a5
a1
a5
c7
a2
a1
c8
a1
a12
a2
c2
c7
a13
a2
a8
a5
b4
a8
c5
b3
a2
a5
c5
a7
a5
c5
a1
c5
a6
a10
c9
a9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW06H00012F1

CONTROL LINES, MAIN

1шт.

a1

HH25S04004G1

HYD CONNECTOR

6шт.

a2

2444Z2525

HYD CONNECTOR

4шт.

a3

2444T2524D2

HYD CONNECTOR

1шт.

a4

HH25R04004G3

CONNECTION

1шт.

a5

HH35S04004G1

90 ELBOW

10шт.

a6

HH45S04004G1

45 ELBOW

1шт.

a7

2444Z2894

90 ELBOW

1шт.

a8

HH55L04004G1

TEE

3шт.

a9

HX33L03064DX

HOSE,4.8mm ID x 640mm L

1шт.

a10

HH55Q04004G1

TEE,1/4" ORB x 1/4" JIC x 1/4" JIC

1шт.

a11

2444T2611

HYD CONNECTOR

1шт.

a12

PU64H01002P1

HYD CONNECTOR

1шт.

a13

PM12H01001P1

ELBOW

1шт.

PW64H00055F1

LINE

CONTROL LINES, MULTI

1шт.

b3

HX23L03028DX

HOSE

1шт.

b7

HX23L03052DX

HOSE

1шт.

b8

HX23L03062DX

HYDRAULIC HOSE

HOSE

1шт.

PW64H00056F1

VALVE

INSTAL

1шт.

c1

PX30V00060F1

CONTROL VALVE

1шт.

SEE (C.P.M)

1шт.

c2

ZS18C08016

SCREW,Hex, M8 x 16mm

CAP

4шт.

c3

ZW16H08000

WASHER

4шт.

c5

HH35S04002G1

ELBOW

6шт.

c7

HH45S04002G1

45 ELBOW

2шт.

c8

ZS18C12030

SCREW,Hex, M12 x 30mm

CAP

2шт.

c9

ZW16H12000

WASHER

2шт.

c10

PW64H01075P2

BRACKET

1шт.
