(03-001) - BOOM ASSY, STD 2.5M

Запчасти Case CX36B (03-001) - BOOM ASSY, STD 2.5M (84) - BOOMS, DIPPERS & BUCKETS

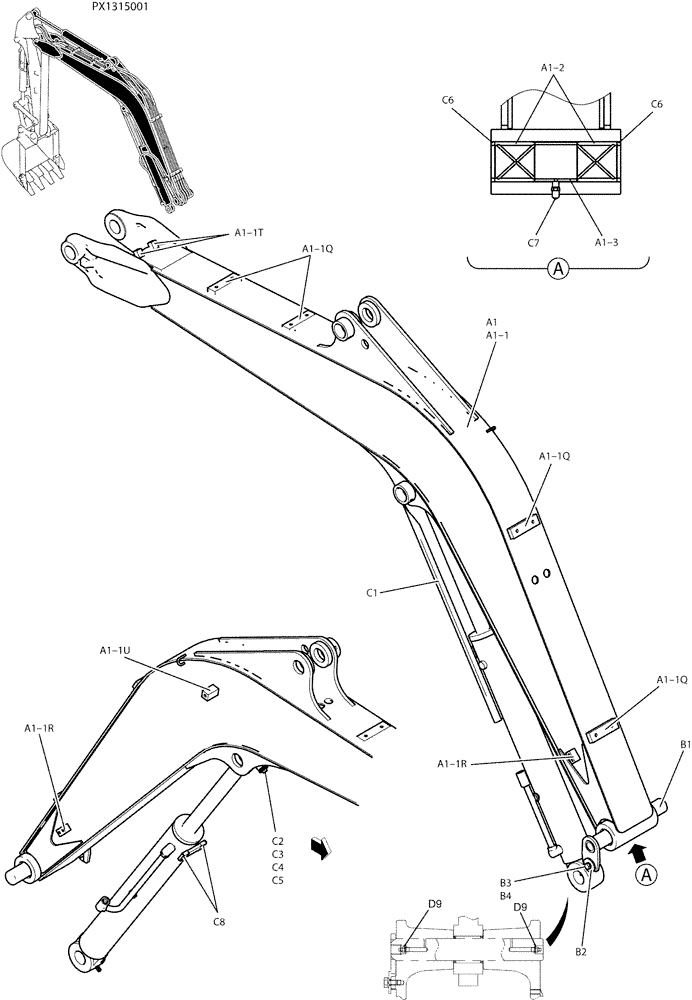

Схема запчастей Case CX36B - (03-001) - BOOM ASSY, STD 2.5M (84) - BOOMS, DIPPERS & BUCKETS
a1-1r
c3
b3
c6
a1-1t
c6
a1-1q
c4
a1-1
c1
a1-1r
c2
c7
a1-3
a1-10
d9
c5
b4
a1-2
b2
c8
a1-1q
d9
a1-1q
b1
a1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

NSS

NOT SOLD SEPARAT

BOOM ASSY, STD 2.5M

1шт.

PX02B00142F1

BOOM ASSY

1шт.

a1

PX02B00143F1

BOOM

BOOM, HOE

1шт.

a1-1

NSS

NOT SOLD SEPARAT

BOOM, HOE

1шт.

a1-1q

PM02B01266P1

BLOCK

4шт.

a1-1r

PW02B01260P1

BLOCK

2шт.

a1-1t

PM02B01253P1

BLOCK

2шт.

a1-1u

R16T0373D7

BLOCK

1шт.

a1-2

PX02B01106P1

BUSHING,45mm ID x 55mm OD x 55mm L

2шт.

a1-3

PW02B01215P1

COLLAR

1шт.

PX02B00082F1

BOOM INSTAL

1шт.

b1

PX02B01238P1

PIN,Dia=45mm, L=301mm

1шт.

b2

2418T21137

WASHER

1шт.

b3

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

b4

ZW26X10000

LOCK WASHER

1шт.

PX02B00124F1

BOOM GROUP

1шт.

c1

PX02B01245P1

COVER

1шт.

c2

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

c3

ZW26X10000

LOCK WASHER

1шт.

c4

ZW16H10000

WASHER

1шт.

c5

PN03M01009D2

WASHER

1шт.

c6

2445R138D20

SEAL,45mm ID x 55mm OD x 4mm Thk

2шт.

c7

ZG91V02000

LUBE NIPPLE,67 Degree x 1/8" PT

1шт.

c8

PX02B01244P1

GUIDE,25mm ID x 27mm OD x 30mm L

Boom Cylinder Cover (Part will Look Like a White Nylon Tube)

2шт.

c9

ZG91S02000

LUBE NIPPLE,1/8" NPT x 1/8" NPT

2шт.
