Запчасти Case CX36B (07-033) - CYLINDER ASSY, ARM (35) - HYDRAULIC SYSTEMS

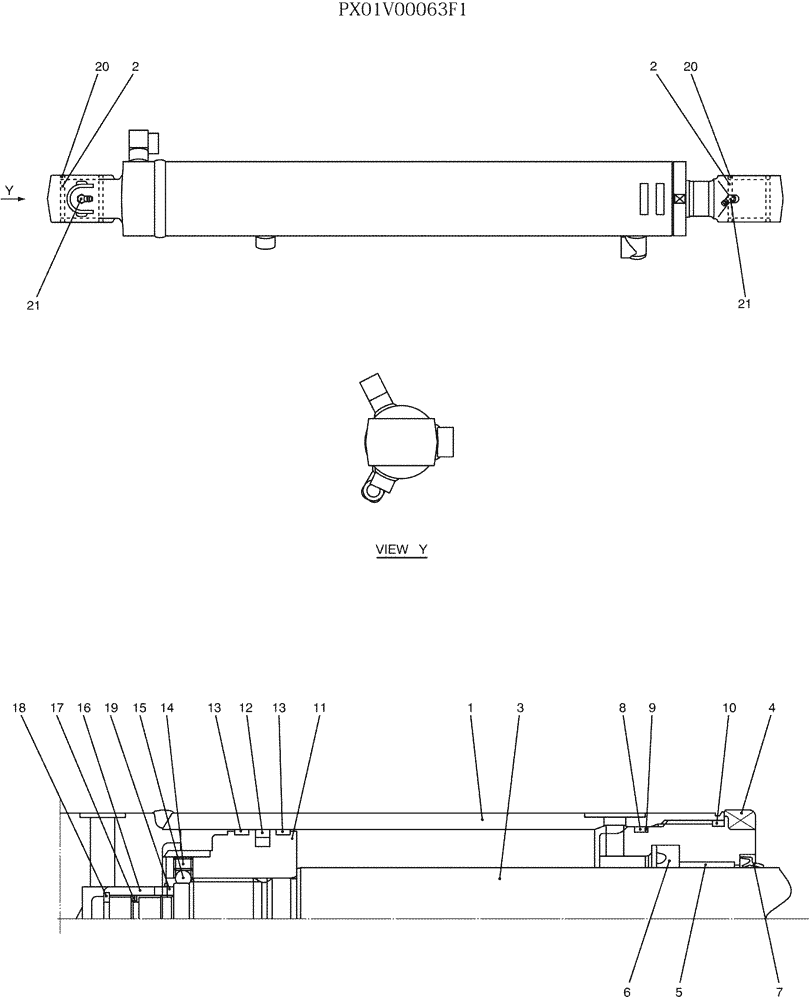

Схема запчастей Case CX36B - (07-033) - CYLINDER ASSY, ARM (35) - HYDRAULIC SYSTEMS
20
2
15
8
18
9
17
16
13
20
14
2
4
7
21
5
13
12
11
21
1
19
6
3
10

Артикул

Название

Примечание

Количество

PX01V00063F1

CYLINDER

CYLINDER ASSY, ARM

1шт.

1

NSS

NOT SOLD SEPARAT

TUBE, CYLINDER

1шт.

2

PW01V01086D1

BUSHING

2шт.

3

NSS

NOT SOLD SEPARAT

ROD, PISTON

1шт.

4

PW01V00068S004

CYLINDER END CAP

CYLINDER HEAD

1шт.

5

PV01V00047S019

BUSHING

BUSHING

1шт.

6

2438U635S3

RING

1шт.

7

PH01V00006S006

RING

1шт.

8

ZD12G07500

O-RING,74.40mm ID x 80.60mm OD x 3.10mm

1шт.

9

PH01V00015S008

BACK-UP RING

1шт.

10

ZD12G08000

O-RING,79.40mm ID x 85.60mm OD x 3.10mm

1шт.

11

PX01V00042S011

PISTON

1шт.

12

2438U852S15

RING

1шт.

13

PW01V00068S018

RING

RING, SLIDE

2шт.

14

2438U1057S16

SET SCREW

1шт.

15

2436U946S11

BALL

1шт.

16

PX01V00048S016

CUSHION

1шт.

17

YT01V00002S023

SEAL

1шт.

18

2438U1116S24

STOP

2шт.

19

2438U1116S23

RING

1шт.

20

PR01V00002S027

SEAL

4шт.

21

ZG91U02000

LUBE NIPPLE

2шт.

PX01V00063R100

REPAIR KIT

REPAIR KIT, CONSISTS OF REF. 1(1), 2(1), 20(2)

1шт.

PX01V00048R200

ROD

CONSISTS OF REF. 2(1), 3(1), 20(2)

1шт.

PX01V00042R300

SEAL

CONSISTS OF REF. 6(1), 7(1), 8(1), 9(1), 10(1), 12(1), 13(2)

1шт.

Выбрано товаров: 25
