(01-007) - RADIATOR INSTAL

Запчасти Case CX36B (01-007) - RADIATOR INSTAL (10) - ENGINE

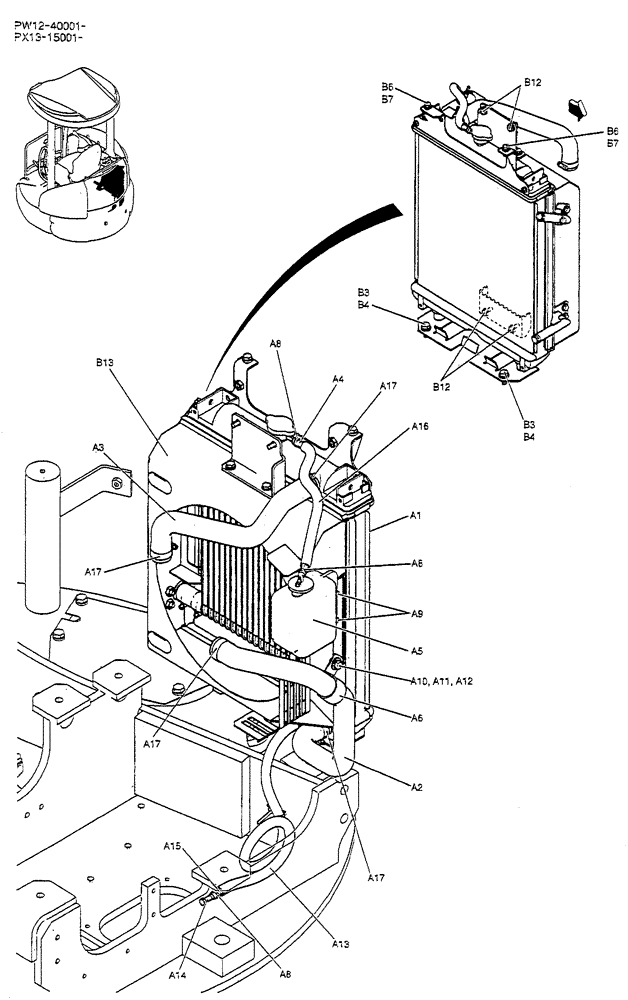

Схема запчастей Case CX36B - (01-007) - RADIATOR INSTAL (10) - ENGINE
b12
a12
a5
a16
b6
b4
a4
a3
b7
a8
a8
b13
a17
a14
b7
b4
a10
a8
b3
a17
a9
a2
b3
b12
b6
a11
a13
a17
a8
a15
a17
a1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

RADIATOR INSTAL

1шт.

PW05P00042F1

RADIATOR GROUP

1шт.

a1

PW05P00040F1

RADIATOR ASSY, SEE FIG 01-008

1шт.

a2

PW05P01089P1

HOSE

1шт.

a3

PW05P01088P1

HOSE

1шт.

a4

NSS

NOT SOLD SEPARAT

HOSE

1шт.

a5

PU01P01024F1

RESERVOIR

WATER, SUB

1шт.

a6

ZC46X38014

CLIP

1шт.

a8

NSS

NOT SOLD SEPARAT

CLIP

4шт.

a9

ZM61C06020

BOLT

SEMS

2шт.

a10

ZS18C08016

SCREW,Hex, M8 x 16mm

CAP

1шт.

a11

ZW26X08000

LOCK WASHER

1шт.

a12

YR21C01161P1

WASHER,9mm ID x 22mm OD x 2.3mm Thk

1шт.

a13

PU13E01002D1

TUBE

1шт.

a14

PW05P01117P1

PLUG

1шт.

a15

NSS

NOT SOLD SEPARAT

HOSE

1шт.

a16

PU13E01002D9

TUBE

1шт.

a17

ZC16X03300

FASTENER

2шт.

PW05P00041F1

RADIATOR INSTAL

1шт.

b3

ZS18C10025

SCREW,Hex, M10 x 25mm

2шт.

b4

ZW16H10000

WASHER

2шт.

b6

ZS18C08020

SCREW,Hex, M8 x 20mm

2шт.

b7

ZW16H08000

WASHER

2шт.

b12

ZM73C08020

BOLT,M8x20mm - Course Thread

SEMS-BOLT

4шт.

b13

PW05P01181F1

SHROUD ASSY, RADIATOR

1шт.

NSS

NOT SOLD SEPARAT

1шт.
