(01-054[03]) - GUARD INSTAL (CANOPY)

Запчасти Case CX36B (01-054[03]) - GUARD INSTAL (CANOPY) (90) - PLATFORM, CAB, BODYWORK AND DECALS

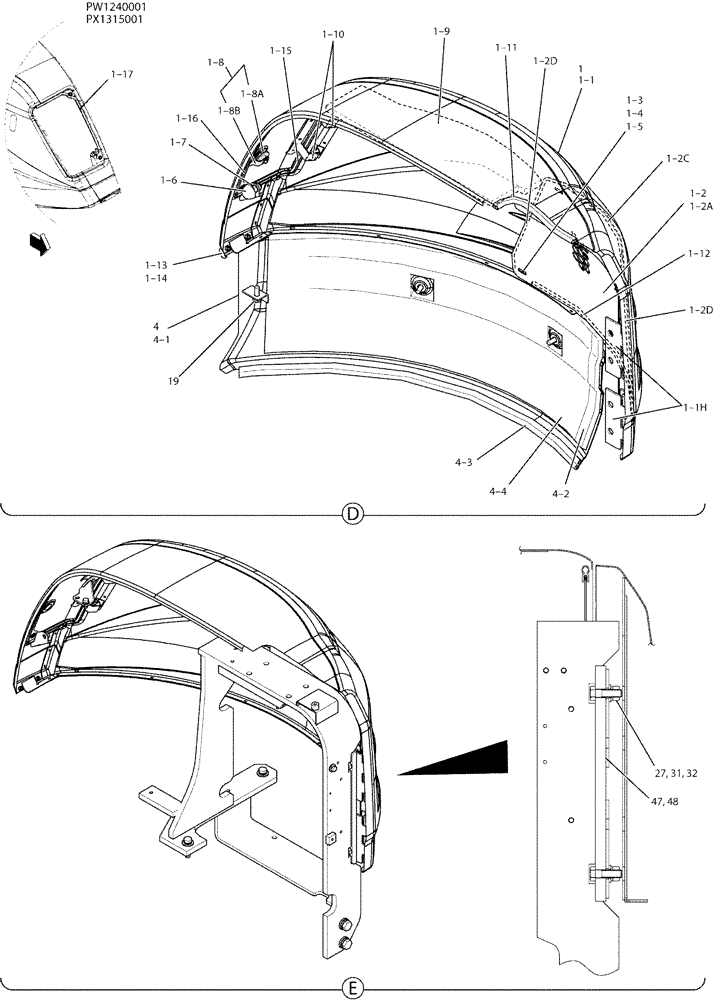

Схема запчастей Case CX36B - (01-054[03]) - GUARD INSTAL (CANOPY) (90) - PLATFORM, CAB, BODYWORK AND DECALS
1-16
19
27
1-11
1-2d
4-4
47
4-1
1-15
1-8a
1-4
1-10
1-14
1-12
1-20
1
1-13
21-1h
1-6
1-9
32
1
1-3
1-17
1-5
8b
1-1
4-2
4-3
1-2c
31
1-2
48
4
8
1-7
1-2a
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

Guard Installation, PW21C00026F1, Page 3 of 5

1шт.

1

PW21C00027F1

COVER ASSY

SIDE

1шт.

1-1

PW21C01667P1

COVER

1шт.

1-1h

PW21C01635P1

HINGE

2шт.

1-2

PW21C01799F1

GUARD

GUARD ASSY; Mesh Screen

1шт.

1-2a

PW21C01784P1

GUARD

GUARD

1шт.

1-2c

PW21C01583D2

RUBBER

1шт.

1-2d

PW21C01583D3

RUBBER

2шт.

1-3

ZN18C06005

NUT

M06x1.0mm

6шт.

1-4

ZW26X06000

LOCK WASHER

ID 06 x OD 07 x Th 1.5mm

6шт.

1-5

YT21P01001P1

WASHER

6шт.

1-6

YN21C01321P1

STOP

1шт.

1-7

ZN17F10008

NUT

1шт.

1-8

PM21C01268F1

LOCK

ASSY

1шт.

1-8a

YR22C01025P2

LOCK

1шт.

1-8b

PM21C01269P1

PLATE

1шт.

1-9

PW21C01636P1

FOAM INSULATION

1шт.

1-10

PW21C01682P1

RUBBER

2шт.

1-11

YW21C01057D1

WEATHERSTRIP

295mm Long (11-39/64 in)

1шт.

1-12

PW21C01583D1

RUBBER

1шт.

1-13

PW21C01713P1

GUARD

1шт.

1-14

ZS41C05012

CAPSCREW,M5 x 12mm

MACHINE

2шт.

1-15

PW21C01742P3

RUBBER

(B)

1шт.

1-16

PW21C01740P3

RUBBER

(B)

1шт.

1-17

PE21C01135D8

SEAL

1шт.

4

PW21C01801F1

COVER ASSY

Incls. Refs. 4-1 - 4-4

1шт.

4-1

PW21C01802P1

COVER ASSY

R.H.

1шт.

4-2

PM21C01233P1

RUBBER

1шт.

4-3

2427P1836D32

WEATHERSTRIP

950mm Long (37-25/64 in)

1шт.

4-4

PW21C01629P1

FOAM INSULATION

1шт.

19

PA41C01005D3

BOLT

SEMS

1шт.

27

ZW26X12000

LOCK WASHER

ID 12 x OD 21 x Th 3.0mm

2шт.

31

ZN18C12010

NUT

M12x1.75mm

2шт.

32

ZW16H12000

WASHER

ID 13 x OD 26 x Th 3.2mm

2шт.

47

PW21C01756D1

SHIM,1.2mm Thk

SHIM (1.2)

1шт.

48

PW21C01756D2

SHIM,2.3mm Thk

SHIM (2.3)

1шт.
