(01-054[02]) - GUARD INSTAL (CANOPY)

Запчасти Case CX36B (01-054[02]) - GUARD INSTAL (CANOPY) (90) - PLATFORM, CAB, BODYWORK AND DECALS

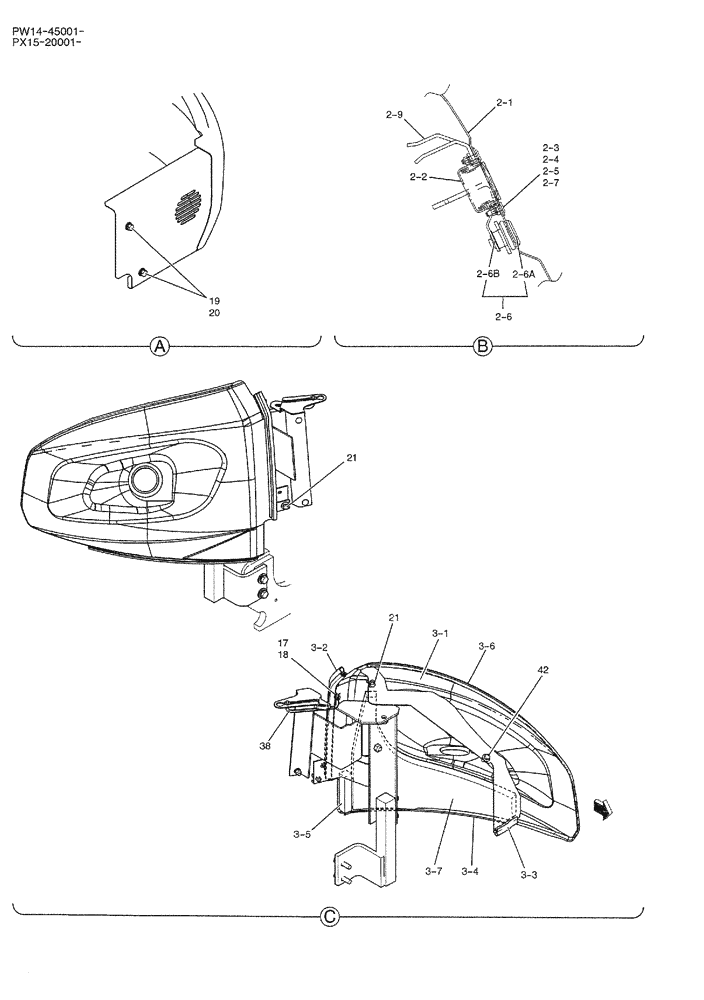

Схема запчастей Case CX36B - (01-054[02]) - GUARD INSTAL (CANOPY) (90) - PLATFORM, CAB, BODYWORK AND DECALS
2-2
3-2
3-7
3-4
17
19
21
21
3-1
2-6a
2-4
2-1
2-6
2-7
2-3
2-6b
42
3-3
3-5
18
2-9
2-5
38
20
3-6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

Guard Installation, PW21C00026F1, Page 2 of 5

1шт.

2-2

PW22C01067P1

LOCK

1шт.

2-3

PH22C01023P1

BOLT

M05x0.8x20mm Long

4шт.

2-4

ZN18C05004

NUT

M05x0.8mm

4шт.

2-5

ZW26X05000

LOCK WASHER

Lock -- ID 05 x OD 09 x Th 1.3mm

4шт.

2-6

PM21C01268F1

LOCK

1шт.

2-6a

YR22C01025P2

LOCK

1шт.

2-6b

PM21C01269P1

PLATE

1шт.

2-7

ZW16H05000

WASHER

ID 05 x OD 12 x Th 2.8mm

4шт.

2-9

PW22C01160P2

BRACKET

1шт.

3-1

PW21C01657P1

COVER

(Primer Colored)

1шт.

3-2

YZ21C01094D8

WEATHERSTRIP

1шт.

3-3

PM21C01152DR

WEATHERSTRIP

80mm Long (3-9/64 in)

1шт.

3-4

PM21C01091DK

WEATHERSTRIP

1шт.

3-5

PW21C01718D1

RUBBER

1шт.

3-6

PE21C01135D3

TRIM PANEL

1шт.

3-7

Not Used

1шт.

17

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

ID 08 x OD 17 x Th 1.6mm

2шт.

18

2419R9D2

COTTER PIN

OD 08mm x 27.7mm Long

1шт.

19

PA41C01005D3

BOLT

SEMS

2шт.

20

YT21C01187P2

WASHER

2шт.

21

PA21C01133P1

BOLT

SEMS

2шт.

38

PW22C01166P1

STAY

1шт.

42

PM21C01142P1

BOLT

SEMS

1шт.
