(HC405-01[1]) - HYDRAULIC PUMP - COMPONENTS

Запчасти Case CX36B (HC405-01[1]) - HYDRAULIC PUMP - COMPONENTS (35) - HYDRAULIC SYSTEMS

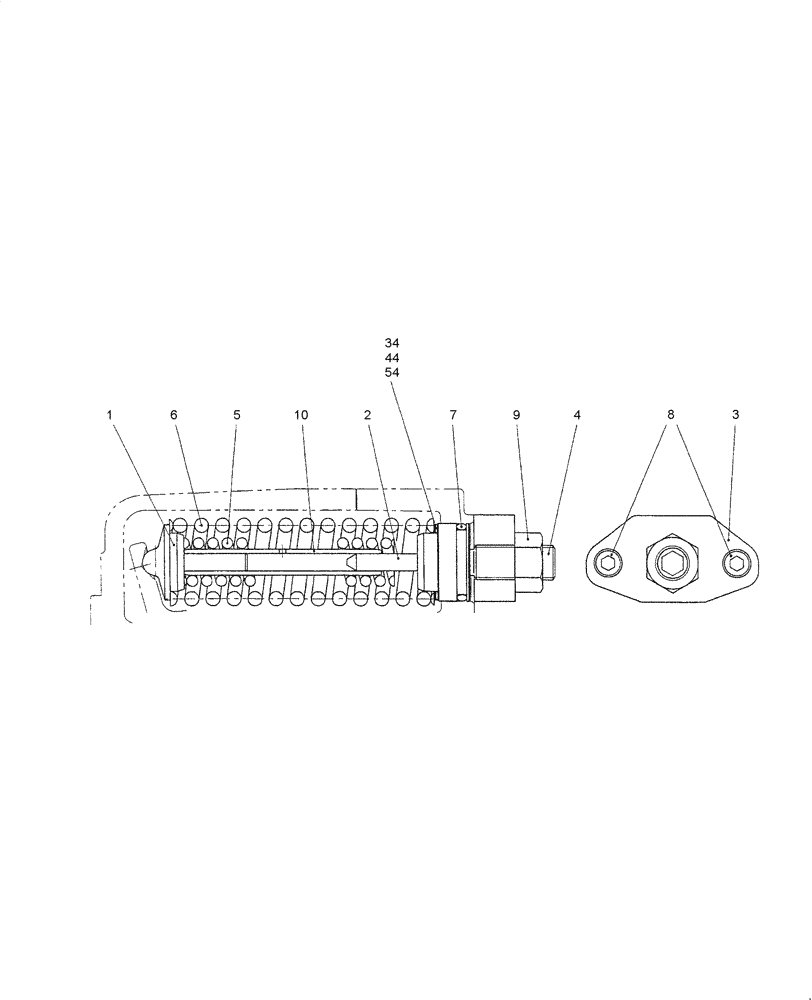

Схема запчастей Case CX36B - (HC405-01[1]) - HYDRAULIC PUMP - COMPONENTS (35) - HYDRAULIC SYSTEMS
3
2
4
44
1
6
10
34
9
7
8
5
54
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX10V01008F1

SPRING

Incl. 1 - 54

1шт.

1

PX10V01008S001

SEAT

1шт.

2

PX10V01008S002

SEAT

1шт.

3

PX10V01008S003

COVER

1шт.

4

PY10V01004S004

ADJUSTMENT SCREW

1шт.

5

PX10V01008S005

SPRING

1шт.

6

PX10V01008S006

SPRING

1шт.

7

ZD11P03000

O-RING

1шт.

8

ZS23C08030

SCREW,Hex Socket Head, M8 x 30mm

2шт.

9

PY10V01004S009

NUT

1шт.

10

PX10V01008S010

GUIDE

1шт.

34

PX10V01008S034

SHIM,1.0mm Thk

2шт.

44

PX10V01008S044

SHIM,0.5mm Thk

2шт.

54

PX10V01008S054

SHIM,0.3mm Thk

2шт.
