(610-01[1-02]) - ARM HYD.LINES (1,32M)

Запчасти Case CX36B (610-01[1-02]) - ARM HYD.LINES (1,32M) (35) - HYDRAULIC SYSTEMS

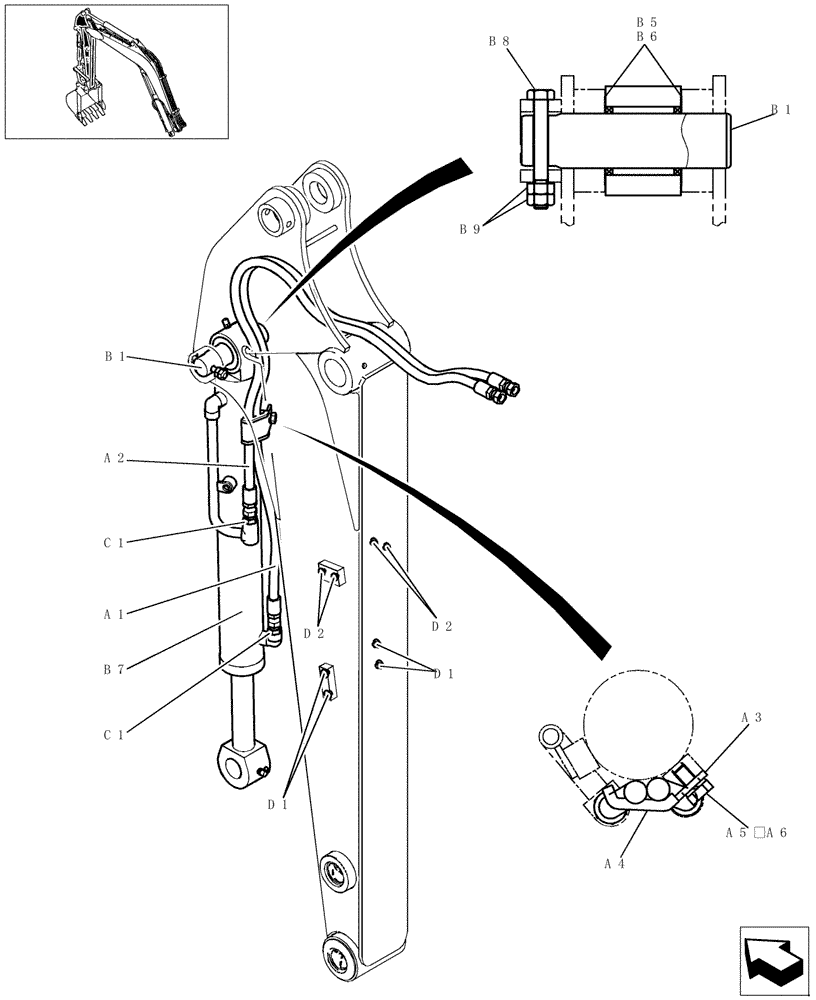

Схема запчастей Case CX36B - (610-01[1-02]) - ARM HYD.LINES (1,32M) (35) - HYDRAULIC SYSTEMS
c1
b5
b7
a1
b6
d2
d2
a2
a3
d1
d1
b9
b1
b1
a4
b8
c1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

a1

PX43H01012D7

HOSE,9.5mm ID x 1440mm L

1шт.

a2

PX43H01012D8

HOSE,9.5mm ID x 1180mm L

1шт.

a3

PW43H01016P2

CLAMP

1шт.

a4

PW43H01018P1

RUBBER JOINT

1шт.

a5

ZS18C10020

SCREW,Hex, M10 x 20mm

1шт.

a6

ZW26X10000

LOCK WASHER

1шт.

b1

PX12B01206P1

PIN,40mm OD x 157mm L

1шт.

b5

PR12B01113P1

SHIM,0.5mm Thk

1шт.

b6

PR02B01123D1

SHIM,0.9mm Thk

1шт.

b7

PX01V00041F3%C

CYLINDER

Bucket, See Figure HC700-01

1шт.

b8

HS18C10080G3

BOLT

1шт.

b9

ZN18C10008

NUT

2шт.

c1

HH25S06006G1

HYD CONNECTOR

2шт.

d1

PV02B01073D4

CAP

4шт.

d2

PV02B01073D2

CAP

4шт.
