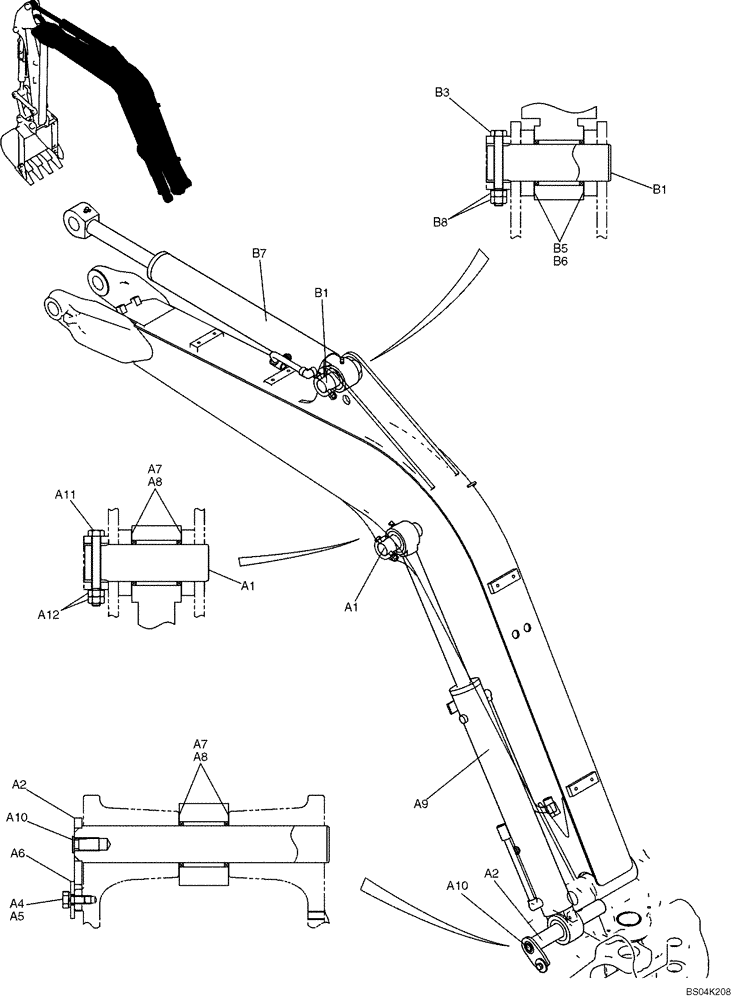

Запчасти Case CX36B (552-01[1-02]) - BOOM PIPING (CAB) (35) - HYDRAULIC SYSTEMS
![Схема запчастей Case CX36B - (552-01[1-02]) - BOOM PIPING (CAB) (35) - HYDRAULIC SYSTEMS](https://partsell.ru/storage/images/casece/734486.png)
a4
a1
b6
b3
a8
a10
a6
b8
a7
a5
a2
a7
a12
a10
a1
a9
b7
a8
b1
a2
b5
a11
b1
№
Артикул
Название
Примечание
Количество
a1
PW02B01306P1
PIN,45mm OD x 151mm L
1шт.
a2
PX02B01237P1
PIN,Dia=45mm, L=302mm
1шт.
a4
ZS18C10020
SCREW,Hex, M10 x 20mm
1шт.
a5
ZW26X10000
LOCK WASHER
1шт.
a6
2418T21137
WASHER
1шт.
a7
YJ12B01097P1
SHIM,47mm ID x 70mm OD x 0.5mm Thk
2шт.
a8
PR02B01121D1
SHIM,47mm ID x 70mm OD x 0.9mm Thk
3шт.
a9
PX01V00053F1%C
CYLINDER
Boom, See Figure HC631-01
1шт.
a10
PV02B01073D7
CAP
1шт.
a11
HS18C10085G2
BOLT
1шт.
a12
ZN18C10008
NUT
2шт.
b1
PW02B01306P1
PIN,45mm OD x 151mm L
1шт.
b3
HS18C10085G2
BOLT
1шт.
b5
YJ12B01097P1
SHIM,47mm ID x 70mm OD x 0.5mm Thk
1шт.
b6
PR02B01121D1
SHIM,47mm ID x 70mm OD x 0.9mm Thk
2шт.
b7
PX01V00048F3%C
CYLINDER
Arm, See Figure HC650-01
1шт.
b8
ZN18C10008
NUT
2шт.
Выбрано товаров: 17
