Запчасти Case CX36B (550-01[1-02]) - BOOM PIPING (CANOPY) (35) - HYDRAULIC SYSTEMS

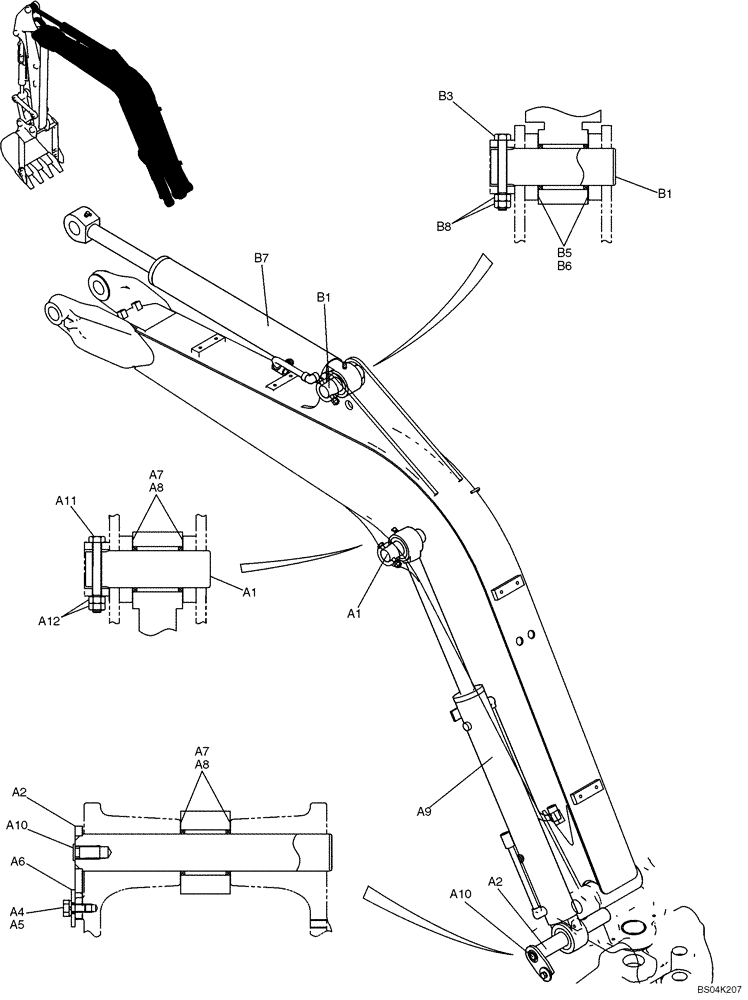

Схема запчастей Case CX36B - (550-01[1-02]) - BOOM PIPING (CANOPY) (35) - HYDRAULIC SYSTEMS
a8
a10
a5
b7
a2
a12
b1
a7
a4
a1
b8
a2
a7
b5
b1
a11
a9
a8
a1
b3
b6
a10
a6

Артикул

Название

Примечание

Количество

a1

PW02B01306P1

PIN,45mm OD x 151mm L

1шт.

a2

PX02B01237P1

PIN,Dia=45mm, L=302mm

1шт.

a4

ZS18C10020

SCREW,Hex, M10 x 20mm

1шт.

a5

ZW26X10000

LOCK WASHER

1шт.

a6

2418T21137

WASHER

1шт.

a7

YJ12B01097P1

SHIM,47mm ID x 70mm OD x 0.5mm Thk

2шт.

a8

PR02B01121D1

SHIM,47mm ID x 70mm OD x 0.9mm Thk

3шт.

a9

PX01V00052F1%C

CYLINDER

Boom, See Figure HC601-01

1шт.

a10

PV02B01073D7

CAP

1шт.

a11

HS18C10085G2

BOLT

1шт.

a12

ZN18C10008

NUT

2шт.

b1

PW02B01306P1

PIN,45mm OD x 151mm L

1шт.

b3

HS18C10085G2

BOLT

1шт.

b5

YJ12B01097P1

SHIM,47mm ID x 70mm OD x 0.5mm Thk

1шт.

b6

PR02B01121D1

SHIM,47mm ID x 70mm OD x 0.9mm Thk

2шт.

b7

PX01V00048F3%C

CYLINDER

Arm, See Figure HC650-01

1шт.

b8

ZN18C10008

NUT

2шт.

Выбрано товаров: 17
