(500-60[1-03]) - BOOM PIPING (NIBBLER & BREAKER)

Запчасти Case CX36B (500-60[1-03]) - BOOM PIPING (NIBBLER & BREAKER) (35) - HYDRAULIC SYSTEMS

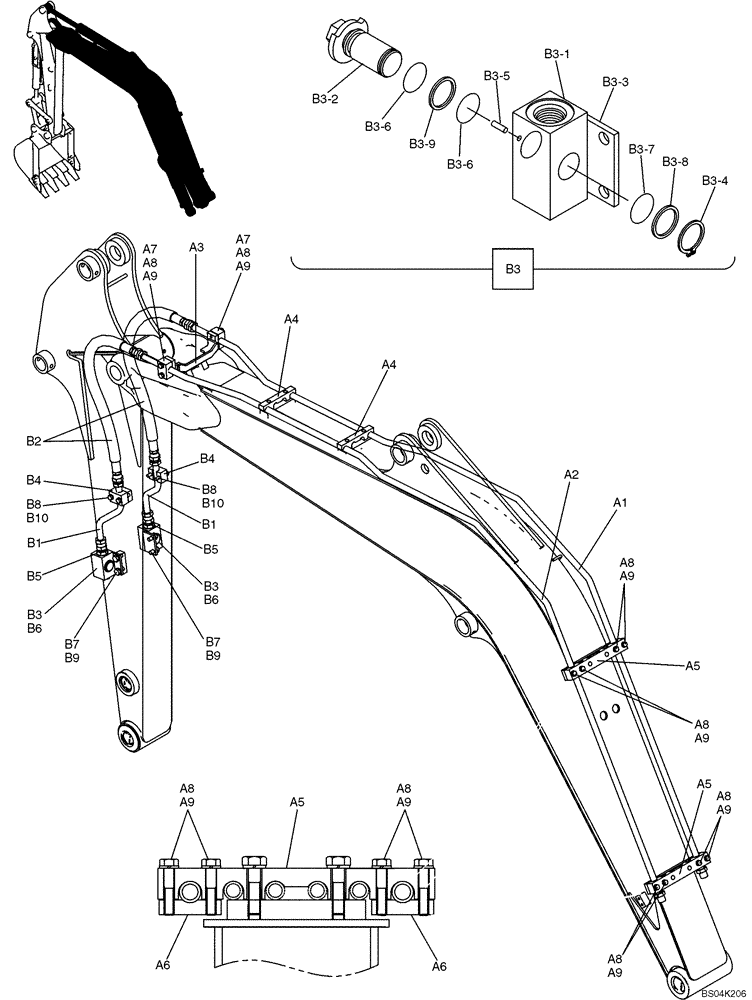

Схема запчастей Case CX36B - (500-60[1-03]) - BOOM PIPING (NIBBLER & BREAKER) (35) - HYDRAULIC SYSTEMS
a8
b1
b6
b3-5
b3-6
a9
b10
a7
a4
a9
b3-3
a8
b10
a8
b9
a8
b6
a4
a8
a1
b3-2
b3-1
a6
b9
a9
b7
a9
b3
a3
a5
b4
a9
b7
a6
a2
a9
b3-8
b1
b3-7
b3
b8
a8
a8
a7
b3-4
a5
b5
a9
a8
b8
a5
b3-6
b5
a9
b3
b3-9
b4
b2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

a1

PX42H01060P1%C

TUBE

1шт.

a2

PX42H01061P1%C

TUBE

1шт.

a3

PX42H01079P1

BRACKET

1шт.

a4

PX42H01080P1

CLAMP

2шт.

a5

PX42H01081P1

CLAMP

2шт.

a6

PX42H01082P1

CLAMP

4шт.

a7

PX43H01017P1

CLAMP

2шт.

a8

ZS18C08040

SCREW,Hex, M8 x 40mm

12шт.

a9

ZW26X08000

LOCK WASHER

12шт.

b1

PX43H01015P1%C

TUBE

2шт.

b2

HX55L08070DY

HOSE,12.7mm ID x 700mm L

2шт.

b3

PF25V00001F1

VALVE

Incl. B3-1 - B3-9

2шт.

b3-1

PF25V00001S001

BODY

Valve, (with 1/2" Pipe Thread)

1шт.

b3-2

PF25V00001S002

SHAFT

1шт.

b3-3

PF25V00001S003

PLATE

1шт.

b3-4

ZR16X03000

SNAP RING

1шт.

b3-5

ZP26D05010

PIN

1шт.

b3-6

ZD12G02500

O-RING,24.40mm ID x 30.60mm OD x 3.10mm

2шт.

b3-7

ZD12G03000

O-RING,29.40mm ID x 35.60mm OD x 3.10mm

1шт.

b3-8

ZD75G03000

BACK-UP RING

1шт.

b3-9

ZD75G02500

BACK-UP RING

1шт.

b4

PX43H01017P1

CLAMP

2шт.

b5

HH25S08008G1

HYD CONNECTOR

2шт.

b6

ZE72X08000

PLUG

2шт.

b7

ZS18C10020

SCREW,Hex, M10 x 20mm

4шт.

b8

ZS18C08040

SCREW,Hex, M8 x 40mm

4шт.

b9

ZW26X10000

LOCK WASHER

4шт.

b10

ZW26X08000

LOCK WASHER

4шт.
