Запчасти Case CX36B (500-01[1-03]) - BOOM PIPING (35) - HYDRAULIC SYSTEMS

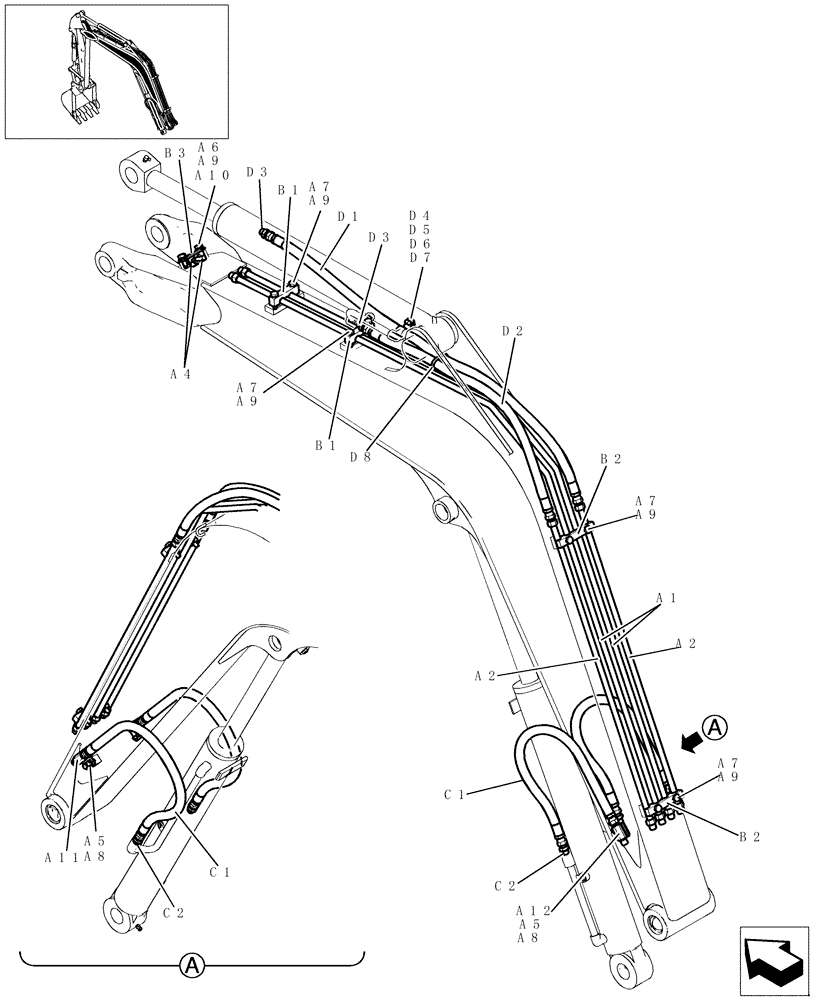

![Схема запчастей Case CX36B - (500-01[1-03]) - BOOM PIPING (35) - HYDRAULIC SYSTEMS](https://partsell.ru/storage/images/casece/15571.png)
a9
d3
a9
a2
d6
c1
a7
b2
a1
a7
a4
c2
a7
a6
a2
a5
a5
a12
a7
d4
a9
d1
d2
d3
b1
b1
a11
b2
a8
a8
c2
c1
d8
d5
a10
d7
a9
b3
a9
a1
PX42H01058P1%C
TUBE
2шт.
a2
PX42H01059P1%C
TUBE
2шт.
a4
PM42H01063P1
RUBBER
2шт.
a5
ZS18C08016
SCREW,Hex, M8 x 16mm
4шт.
a6
ZS18C10025
SCREW,Hex, M10 x 25mm
2шт.
a7
ZS18C10040
SCREW,Hex, M10 x 40mm
8шт.
a8
ZW26X08000
LOCK WASHER
4шт.
a9
ZW26X10000
LOCK WASHER
10шт.
a10
ZW16X10000
WASHER
2шт.
a11
PX42H01111P1
HYD CONNECTOR
1шт.
a12
PX42H01112P1
HYD CONNECTOR
1шт.
b1
PX42H01083P1
CLAMP
2шт.
b2
PX42H01084P1
CLAMP
2шт.
b3
PX42H01085P1
PLATE
1шт.
c1
PW42H01104D8
HOSE
2шт.
c2
HH25S06006G1
HYD CONNECTOR
2шт.
d1
PW42H01104D7
HOSE,9.5mm ID x 1420mm L
1шт.
d2
PW42H01104D3
HOSE
1шт.
d3
HH25S06006G1
HYD CONNECTOR
2шт.
d4
ZC46X19011
CLIP
1шт.
d5
ZS18C10020
SCREW,Hex, M10 x 20mm
1шт.
d6
ZW26X10000
LOCK WASHER
1шт.
d7
ZW16X10000
WASHER
1шт.
d8
PY01P01043D8
CABLE TIE,102mm L
1шт.
