(163-17[1]) - CONTROL LINES, VALVE

Запчасти Case CX36B (163-17[1]) - CONTROL LINES, VALVE (35) - HYDRAULIC SYSTEMS

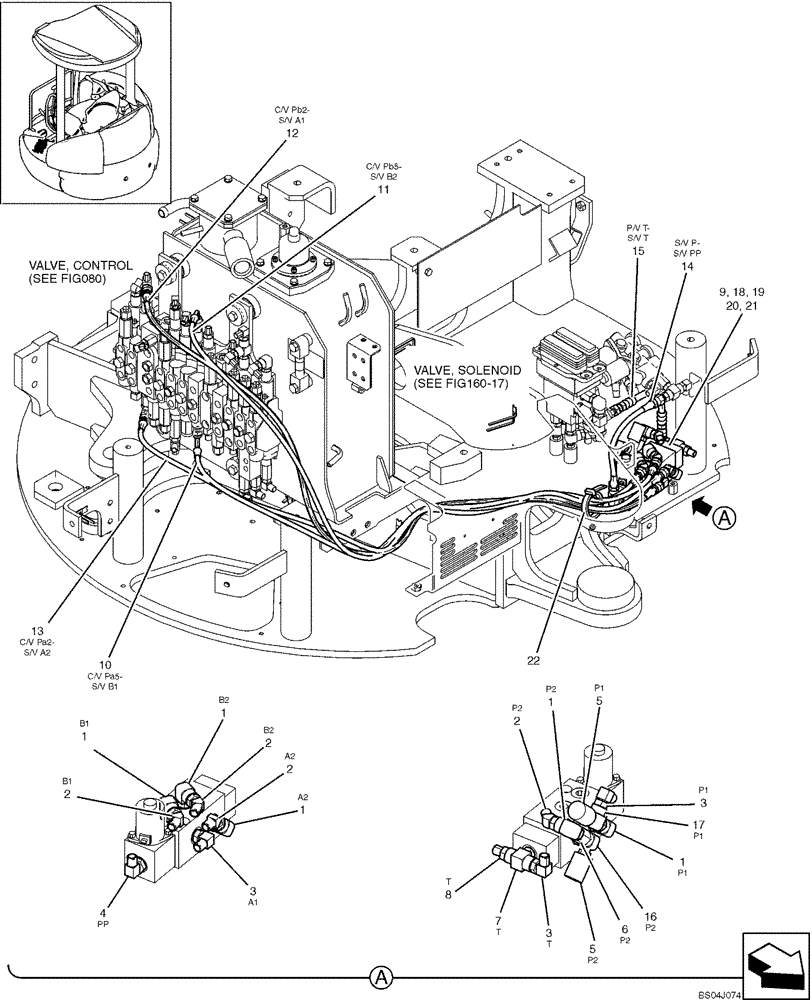

Схема запчастей Case CX36B - (163-17[1]) - CONTROL LINES, VALVE (35) - HYDRAULIC SYSTEMS
1
11
21
16
4
1
1
8
12
3
10
1
5
18
14
3
20
2
1
15
2
3
9
2
5
13
2
7
17
22
6
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

2444Z2894

90 ELBOW

5шт.

2

HH45S04004G1

45 ELBOW

4шт.

3

HH35S04004G1

90 ELBOW

3шт.

4

HH35S04004G2

90 ELBOW

1шт.

5

GB50S00049F2

SWITCH

Pressure (L.P.)

2шт.

6

2444Z2525

HYD CONNECTOR

1шт.

7

2444Z4239

TEE

1шт.

8

HH25S04004G1

HYD CONNECTOR

1шт.

9

PE35V00001F2

SOLENOID VALVE

See Figure HC862-01

1шт.

10

HX33L03145DX

HOSE,4.8mm ID x 1450mm L

1шт.

11

HX33L03170DX

HOSE

1шт.

12

HX23L03180DX

HOSE

1шт.

13

HX23L03155DX

HOSE

1шт.

14

HX24L04030DX

HOSE

1шт.

15

HX22L04030DX

HOSE

1шт.

16

2444Z3306

ELBOW

1шт.

17

2444Z4231

ELBOW

1шт.

18

ZS28C10070

SCREW,Hex Socket Head, M10 x 70mm

2шт.

19

ZW26K10000

LOCK WASHER

2шт.

20

ZW16H10000

WASHER

1шт.

21

ZN18C10008

NUT

1шт.

22

PY01P01043D6

CABLE TIE,4.80mm W x 383mm L

1шт.
