(142-17[1]) - CONTROL LINES (MULTI)

Запчасти Case CX36B (142-17[1]) - CONTROL LINES (MULTI) (35) - HYDRAULIC SYSTEMS

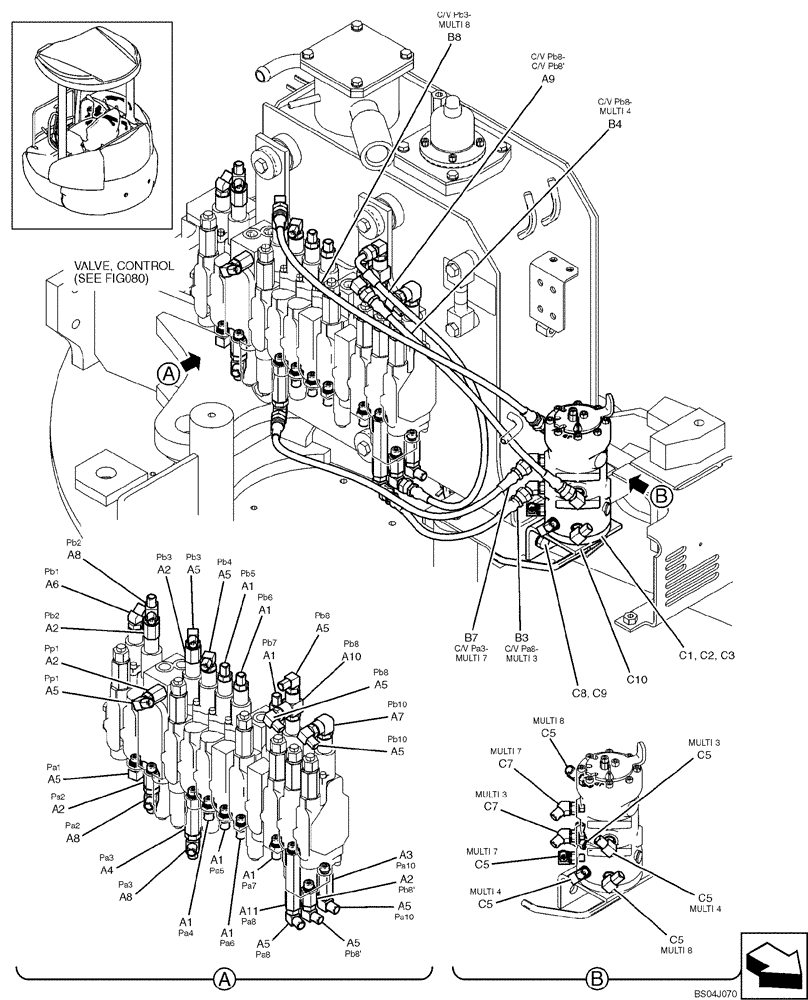

Схема запчастей Case CX36B - (142-17[1]) - CONTROL LINES (MULTI) (35) - HYDRAULIC SYSTEMS
b8
a3
a2
c10
a7
a8
c5
a1
a5
a1
a2
a2
a5
a1
c5
c2
a8
a2
a2
c5
c1
a11
c3
a5
c5
a8
c5
c7
b7
a6
a5
a1
c9
b3
c7
b4
a5
a9
a5
a1
a5
a5
c5
a1
a1
a4
c8
a10
a5
a5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

a1

HH25S04004G1

HYD CONNECTOR

7шт.

a2

2444Z2525

HYD CONNECTOR

5шт.

a3

2444T2524D2

HYD CONNECTOR

1шт.

a4

HH25R04004G3

CONNECTION

1шт.

a5

HH35S04004G1

90 ELBOW

10шт.

a6

HH45S04004G1

45 ELBOW

1шт.

a7

2444Z2894

90 ELBOW

1шт.

a8

HH55L04004G1

TEE

3шт.

a9

HX33L03064DX

HOSE,4.8mm ID x 640mm L

1шт.

a10

HH55Q04004G1

TEE,1/4" ORB x 1/4" JIC x 1/4" JIC

1шт.

a11

2444T2611

HYD CONNECTOR

1шт.

b3

HX23L03028DX

HOSE

1шт.

b4

HX23L03046DX

HOSE

1шт.

b7

HX23L03052DX

HOSE

1шт.

b8

HX23L03064DX

HOSE ASSY.

1шт.

c1

PX30V00060F1

CONTROL VALVE

See Figure HC885-01

1шт.

c2

ZS18C08016

SCREW,Hex, M8 x 16mm

4шт.

c3

ZW16H08000

WASHER

4шт.

c5

HH35S04002G1

ELBOW

6шт.

c7

HH45S04002G1

45 ELBOW

2шт.

c8

ZS18C12030

SCREW,Hex, M12 x 30mm

2шт.

c9

ZW16H12000

WASHER

2шт.

c10

PW64H01075P2

BRACKET

1шт.
