(030-01[1-02]) - RADIATOR

Запчасти Case CX36B (030-01[1-02]) - RADIATOR (10) - ENGINE

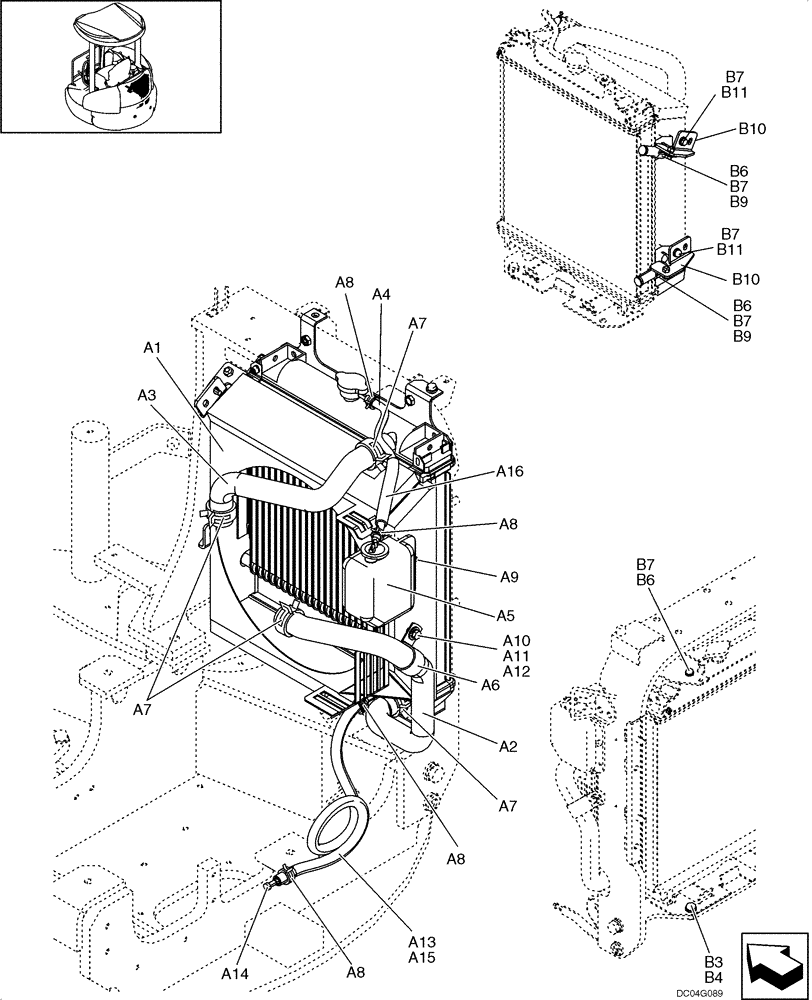

Схема запчастей Case CX36B - (030-01[1-02]) - RADIATOR (10) - ENGINE
b4
b3
b7
a12
b6
a10
a11
b10
b6
a7
a8
a7
b7
b11
a16
b7
a5
a1
b9
b6
a8
a2
a13
b9
a7
b7
b11
a8
a4
a3
a6
a8
b10
a14
a9
b7
a15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

a1

PW05P00028F1

RADIATOR

See Figure 034-01

1шт.

a2

PW05P01089P1

HOSE

1шт.

a3

PW05P01088P1

HOSE

1шт.

a4

NSS

NOT SOLD SEPARAT

Hose

1шт.

a5

PU01P01024F1

RESERVOIR

1шт.

a6

ZC46X38014

CLIP

1шт.

a7

PH05P01088D3

CLIP

4шт.

a8

NSS

NOT SOLD SEPARAT

Clip

4шт.

a9

ZM61C06020

BOLT

2шт.

a10

ZS18C08016

SCREW,Hex, M8 x 16mm

1шт.

a11

ZW26X08000

LOCK WASHER

1шт.

a12

YR21C01161P1

WASHER,9mm ID x 22mm OD x 2.3mm Thk

1шт.

a13

PU13E01002D1

TUBE

1шт.

a14

PW05P01117P1

PLUG

1шт.

a15

NSS

NOT SOLD SEPARAT

Hose

1шт.

a16

PU13E01002D4

TUBE

1шт.

b3

ZS18C10025

SCREW,Hex, M10 x 25mm

2шт.

b4

ZW16H10000

WASHER

2шт.

b6

ZS18C08020

SCREW,Hex, M8 x 20mm

4шт.

b7

ZW16H08000

WASHER

8шт.

b9

PW05P01144P1

PLATE

2шт.

b10

PW05P01148P1

PLATE

2шт.

b11

ZS18C08016

SCREW,Hex, M8 x 16mm

4шт.
