(570-01[1]) - ELECTRIC SYSTEM - LIGHT ASSY (BOOM)

Запчасти Case CX36B (570-01[1]) - ELECTRIC SYSTEM - LIGHT ASSY (BOOM) (55) - ELECTRICAL SYSTEMS

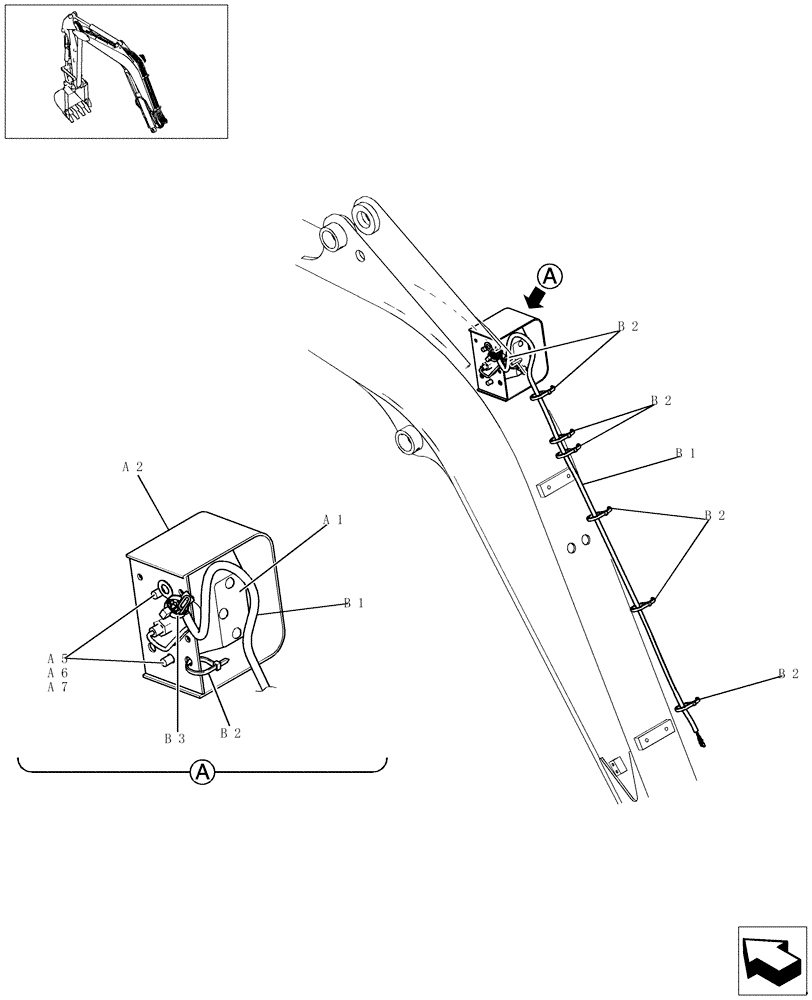

Схема запчастей Case CX36B - (570-01[1]) - ELECTRIC SYSTEM - LIGHT ASSY (BOOM) (55) - ELECTRICAL SYSTEMS
b2
b1
b3
b1
a1
b2
a2
a6
b2
a7
b2
a5
b2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

a1

PM80S00007F1

LIGHT ASSY.

See Figure 216-01

1шт.

a2

PM80E01011P1

COVER

1шт.

a5

ZS18C10020

SCREW,Hex, M10 x 20mm

2шт.

a6

ZW16X10000

WASHER

2шт.

a7

ZW26X10000

LOCK WASHER

2шт.

b1

PM15E01012D2

HARNESS

1шт.

b2

PY01P01043D3

CABLE TIE,188mm L

8шт.

b3

YN03E01001D5

CLIP

1шт.
