(450-01[1Z83]) - BOOM ASSY, STD 2.5 (8FT 2IN)

Запчасти Case CX36B (450-01[1Z83]) - BOOM ASSY, STD 2.5 (8FT 2IN) Attachment

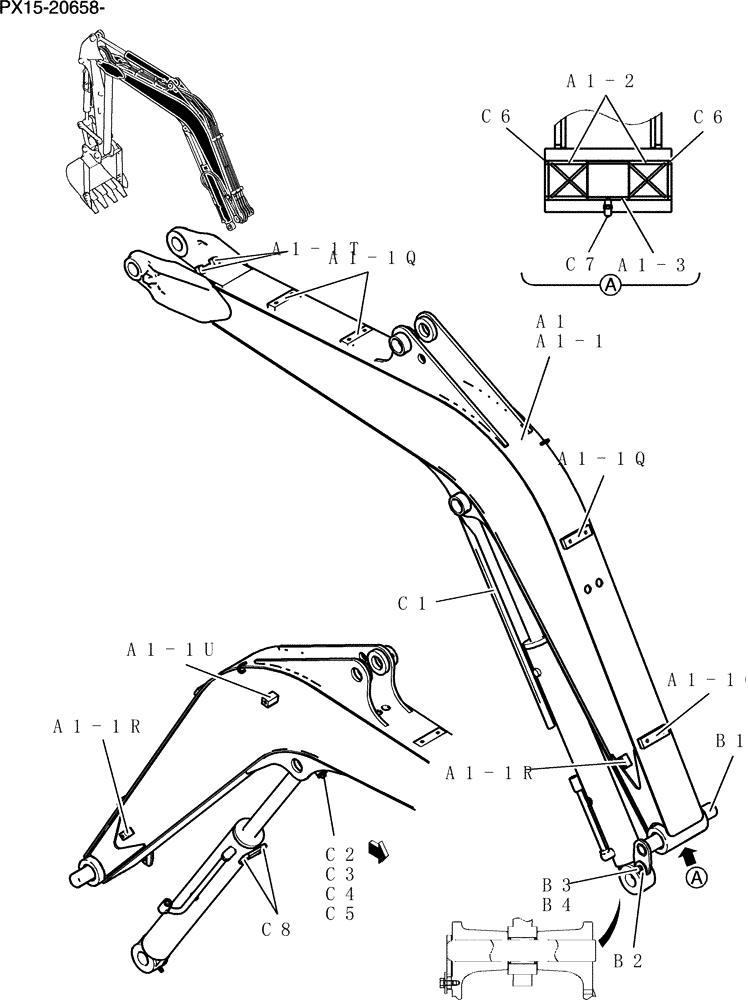

Схема запчастей Case CX36B - (450-01[1Z83]) - BOOM ASSY, STD 2.5 (8FT 2IN) Attachment
a1-1
a1-1q
a1-1r
a1-1r
a1-1u
b2
c3
c4
a1-3
c6
c1
a1-1t
c7
a1-1q
a1-1q
c2
a1
a1-2
c6
b1
b4
c8
c5
b3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX02B00142F1

Boom

1шт.

a1

PX02B00178F1

BOOM

Assy, Hoe

1шт.

a1-1

NSS

NOT SOLD SEPARAT

Boom, Hoe

1шт.

a1-1q

PM02B01266P1

BLOCK

Tapped

4шт.

a1-1r

PW02B01260P1

BLOCK

Tapped

2шт.

a1-1t

PM02B01253P1

BLOCK

Tapped

2шт.

a1-1u

R16T0373D7

BLOCK

Tapped

1шт.

a1-2

PX02B01106P1

BUSHING,45mm ID x 55mm OD x 55mm L

2шт.

a1-3

PW02B01215P1

COLLAR

1шт.

PX02B00168F1

Boom Instal

1шт.

b1

PX02B01299P1

PIN

1шт.

b2

2418T21137

WASHER

1шт.

b3

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

b4

ZW26X10000

LOCK WASHER

1шт.

PX02B00161F1

Boom Group

1шт.

c1

PX02B01245P1

COVER

1шт.

c2

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

c3

ZW26X10000

LOCK WASHER

1шт.

c4

ZW16H10000

WASHER

1шт.

c5

PN03M01009D2

WASHER

1шт.

c6

2445R138D20

SEAL,45mm ID x 55mm OD x 4mm Thk

Dust

2шт.

c7

ZG91V02000

LUBE NIPPLE,67 Degree x 1/8" PT

Grease

1шт.

c8

PX02B01244P1

GUIDE,25mm ID x 27mm OD x 30mm L

Boom Cylinder Cover (Part will Look Like a White Nylon Tube)

2шт.
