(046-01[1Z83]) - MUFFLER ASSEMBLY

Запчасти Case CX36B (046-01[1Z83]) - MUFFLER ASSEMBLY (05) - SUPERSTRUCTURE

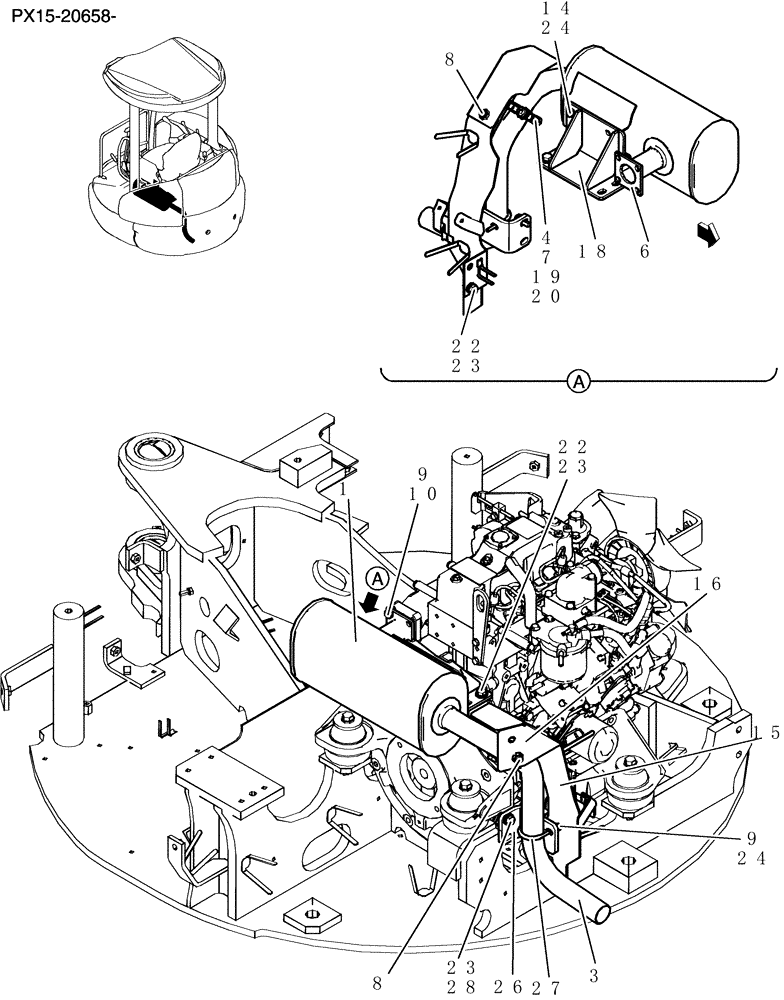

Схема запчастей Case CX36B - (046-01[1Z83]) - MUFFLER ASSEMBLY (05) - SUPERSTRUCTURE
8
16
6
24
26
27
23
20
14
7
24
9
23
3
1
22
18
9
22
28
4
8
10
19
15
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX12P00011F1

Muffler

1шт.

1

PW12P00014P1

MUFFLER

1шт.

3

PX12P01040P1

TUBE

Tube

1шт.

4

PH12P01044P1

CLAMP

1шт.

6

PW12P01043P1

GASKET

1шт.

7

ZS18C10060

SCREW,Hex, M10 x 60mm

Cap

1шт.

8

PA21C01133P1

BOLT

Sems

3шт.

9

ZN18C08007

NUT

8шт.

10

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

4шт.

14

ZS18C08020

SCREW,Hex, M8 x 20mm

4шт.

15

PW12P01079P1

COVER

1шт.

16

PW12P01065P1

COVER

1шт.

18

PW12P01054P1

BRACKET

1шт.

19

ZN18C10008

NUT

1шт.

20

ZW26X10000

LOCK WASHER

1шт.

22

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

6шт.

23

ZW16H10000

WASHER

9шт.

24

ZW16H08000

WASHER

6шт.

26

PW12P01068P1

PLATE

1шт.

27

2420T2948D10

U-BOLT

1шт.

28

ZS18C10025

SCREW,Hex, M10 x 25mm

2шт.
