(041-17[1]) - CLEANER ASSEMBLY, AIR (CAB)

Запчасти Case CX36B (041-17[1]) - CLEANER ASSEMBLY, AIR (CAB) (05) - SUPERSTRUCTURE

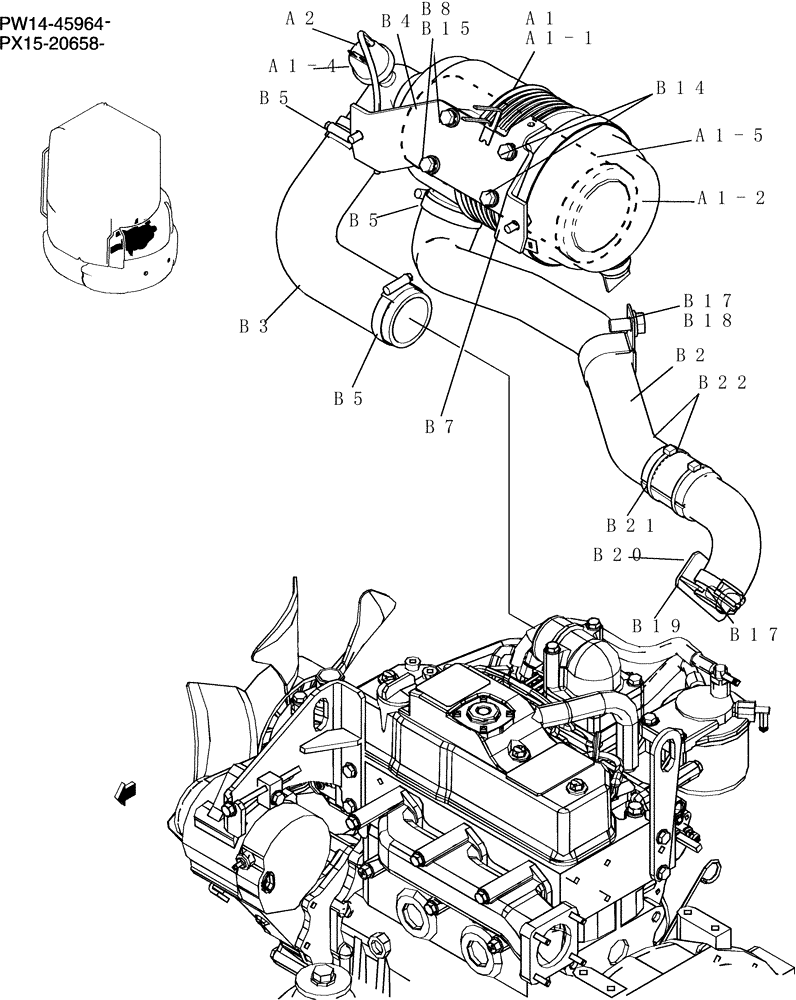

Схема запчастей Case CX36B - (041-17[1]) - CLEANER ASSEMBLY, AIR (CAB) (05) - SUPERSTRUCTURE
b2
b19
b7
b17
b5
a1-4
a1-2
a1-5
b21
a1-1
b8
a2
b20
b18
b3
b5
b5
b4
b22
a1
b17
b15
b14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW11P00031F1

Cleaner, Air (cab) (????)

1шт.

PW11P00027F1

Cleaner Instal, Air

1шт.

a1

PW11P00015F1

AIR CLEANER

Assy

1шт.

a1-1

PW11P00014S001

BODY

Assy

1шт.

a1-2

PW11P00009S002

COVER ASSY

Assy

1шт.

a1-4

PW11P00010S004

INDICATOR

1шт.

a1-5

PM11P00012S005

AIR FILTER

Outer

1шт.

a2

HX11Y03020DY

HOSE,12.7mm ID x 200mm L

1шт.

PW11P00028F1

Cleaner, Air

1шт.

b2

PW11P01047P1

AIR HOSE

Hose, Air

1шт.

b3

PW11P01031P1

HOSE

Air

1шт.

b4

PW11P01034P2

BRACKET

1шт.

b5

ZC16X05800

CLIP

3шт.

b7

ZM22C08020

BOLT

Sems

2шт.

b8

ZM12C08025

BOLT

Sems

2шт.

b14

ZM22C08016

BOLT

Sems

2шт.

b15

ZW16H08000

WASHER

2шт.

b17

ZM73C12025

BOLT,M12x25mm - Course Thread

Sems

2шт.

b18

ZC46X46014

CLIP

1шт.

b19

PW11P01043P1

AIR INTAKE TUBE

Hose, Air

1шт.

b20

ZC16X04200

CLAMP

1шт.

b21

PW11P01048P1

FLEXIBLE HOSE

Rubber

1шт.

b22

PY01P01043D4

CABLE TIE,4.80mm W x 251mm L

2шт.
