(HC007-01[1]) - VALVE ASSEMBLY, CONTROL (BOOM SWING)

Запчасти Case CX36B (HC007-01[1]) - VALVE ASSEMBLY, CONTROL (BOOM SWING) (35) - HYDRAULIC SYSTEMS

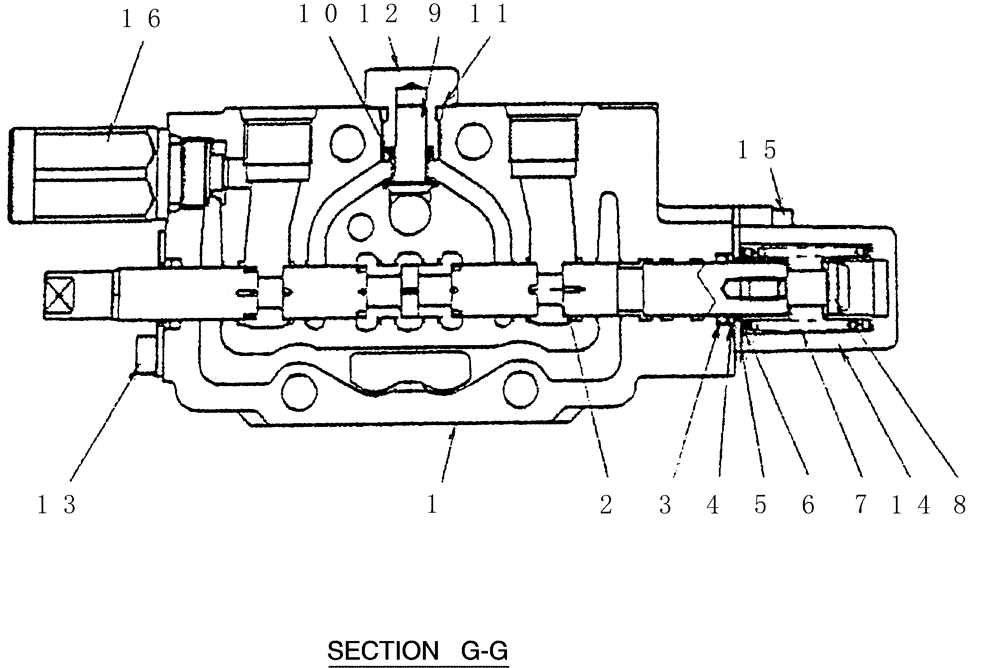

Схема запчастей Case CX36B - (HC007-01[1]) - VALVE ASSEMBLY, CONTROL (BOOM SWING) (35) - HYDRAULIC SYSTEMS
3
12
7
15
2
10
9
1
16
8
4
11
14
13
6
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX30V00053F1

VALVE SECTION

Assy

1шт.

1

NSS

NOT SOLD SEPARAT

Body

1шт.

2

NSS

NOT SOLD SEPARAT

Spool

1шт.

3

NSS

NOT SOLD SEPARAT

O-ring

2шт.

4

NSS

NOT SOLD SEPARAT

Seal, Dust

2шт.

5

NSS

NOT SOLD SEPARAT

Plate

2шт.

6

NSS

NOT SOLD SEPARAT

Seat, Spring

2шт.

7

NSS

NOT SOLD SEPARAT

Spring

1шт.

8

NSS

NOT SOLD SEPARAT

Bolt, Spacer

1шт.

9

PH30V00003S006

POPPET

1шт.

10

PH30V00003S007

SPRING

1шт.

11

ZD12P01100

O-RING

1шт.

12

PH30V00003S009

PLUG

1шт.

13

PH30V00003S010

CAPSCREW

Cap

2шт.

14

PH30V00003S011

COVER

1шт.

15

PW30V00027S015

CAP

Cap

2шт.

16

PH21V00001F1

BLEEDER VALVE

Valve Assy, Anti Cavitation

1шт.

PX30V00053R100

REPAIR KIT

Repair Kit Consists Of Item 2x1, 3x1, 4x1, 5x1

1шт.
