(570-17[1]) - LIGHT INSTAL (BOOM)

Запчасти Case CX36B (570-17[1]) - LIGHT INSTAL (BOOM) (06) - ELECTRICAL

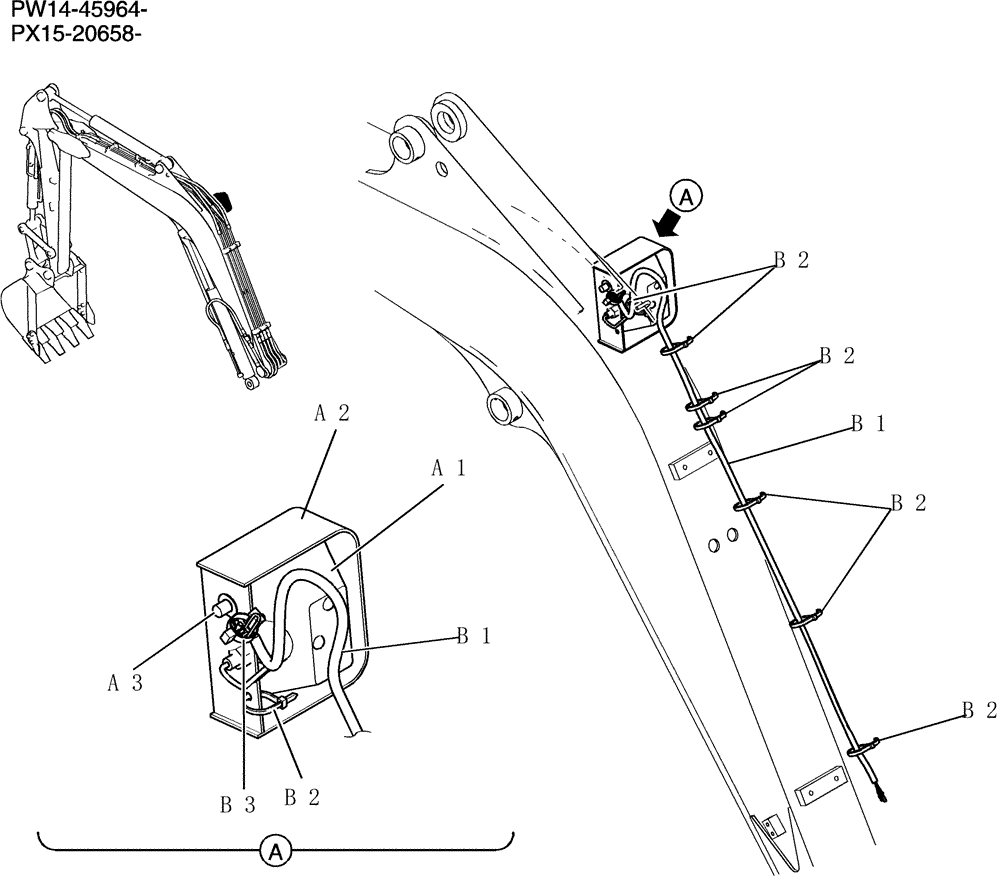

Схема запчастей Case CX36B - (570-17[1]) - LIGHT INSTAL (BOOM) (06) - ELECTRICAL
a3
b2
b2
b1
b2
b2
a1
b3
b2
a2
b1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW80E00011F1

Light

1шт.

a1

PM80S00008F1

LIGHT

Assy (See fig no. 216-01-1)

1шт.

a2

PW80E01014P2

COVER

Cover

1шт.

a3

ZM73C12020

BOLT,M12x20mm - Course Thread

Sems

1шт.

PW15E00005F1

Harness, Boom

1шт.

b1

PM15E01012D2

HARNESS

1шт.

b2

PY01P01043D3

CABLE TIE,188mm L

8шт.

b3

YN03E01001D5

CLIP

1шт.
