(312-72[1]) - ELEC ASSEMBLY, UPP (ANGLE DOZER)

Запчасти Case CX36B (312-72[1]) - ELEC ASSEMBLY, UPP (ANGLE DOZER) (06) - ELECTRICAL

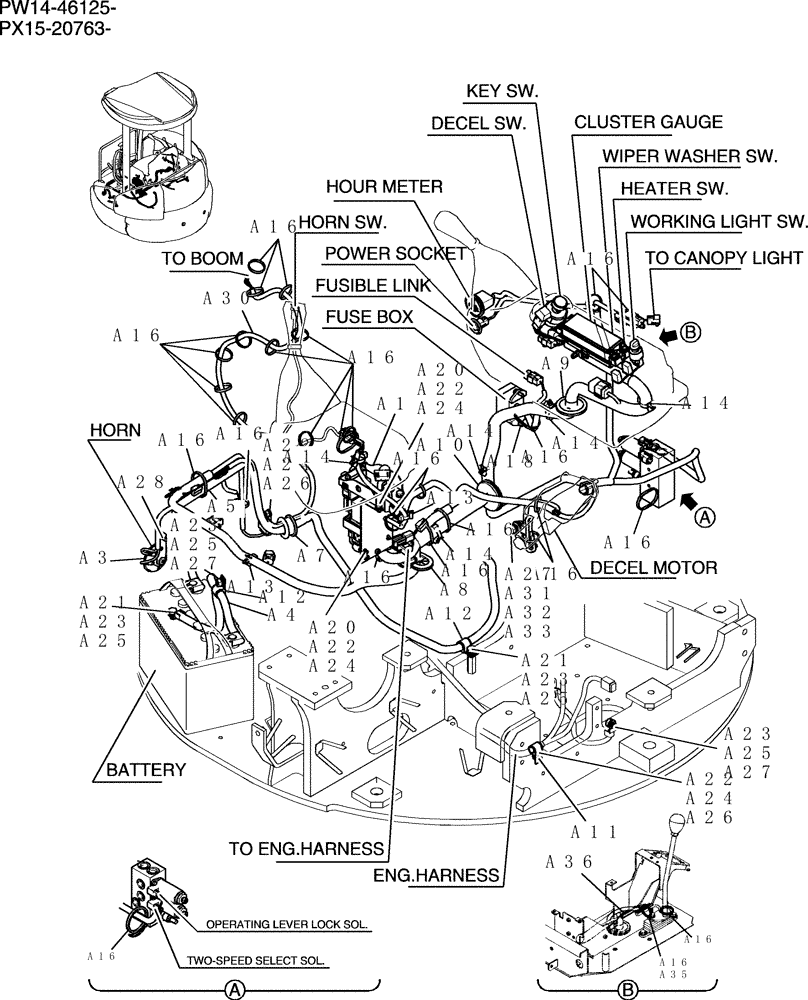

Схема запчастей Case CX36B - (312-72[1]) - ELEC ASSEMBLY, UPP (ANGLE DOZER) (06) - ELECTRICAL
a16
a1
a28
a23
a8
a9
a4
a16
a22
a25
a14
a25
a27
a16
a18
a16
a12
a25
a16
a27
a16
a16
a25
a16
a14
a21
a35
a21
a14
a10
a22
a16
a12
a24
a16
a26
a16
a30
a13
a14
a13
a20
a24
a22
a16
a27
a23
a20
a23
a5
a33
a23
a16
a11
a16
a36
a32
a7
a31
a24
a24
a3
a26
a16
a16
a14
a22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW03E00009F1

ELECTRIC PANEL

Elec, Upp

1шт.

a1

PW24E00043F2

RELAY

(See. fig no.327-72-1)

1шт.

a3

PY53S00002P1

HORN

1шт.

a4

PW13E01079D1

CABLE

Cable

1шт.

a5

PW13E01044D1

CABLE

1шт.

a7

PW13E01042P1

GROMMET

1шт.

a8

PH13E01072P1

GROMMET

1шт.

a9

PW13E01076P1

GROMMET

1шт.

a10

PW13E01060P1

GROMMET

1шт.

a11

EW02E01015D6

CLIP

1шт.

a12

EW02E01015D8

CLIP

2шт.

a13

YN03E01001D4

CLIP,33mm L

2шт.

a14

YN03E01001D5

CLIP

5шт.

a16

PY01P01043D5

CABLE TIE,301mm L

28шт.

a18

ZM61C06020

BOLT

Sems

2шт.

a20

ZS18C08014

SCREW,Hex, M8 x 14mm

Cap

3шт.

a21

ZS18C10016

SCREW,Hex, M10 x 16mm

Cap

2шт.

a22

ZW16P08000

WASHER

5шт.

a23

ZW16P10000

WASHER

4шт.

a24

ZW26X08000

LOCK WASHER

Lock

5шт.

a25

ZW26X10000

LOCK WASHER

4шт.

a26

ZN18C08007

NUT

2шт.

a27

ZN18C10008

NUT

3шт.

a28

ZM11C08016

BOLT

Sems

1шт.

a30

PW14E01038D1

HARNESS

1шт.

a31

ZW16H10000

WASHER

2шт.

a32

ZM73C10030

BOLT,M10x30mm - Course Thread

Sems

1шт.

a33

EW02E01015D4

CLIP

1шт.

a35

YN13E01375P1

CLIP,M8 x 8.20mm Shank

1шт.

a36

PM22C01020DA

SOFT TRIM

1шт.

b1

PW03Z00013P1

Schematic, Elec

1шт.

(NOT IN SERVICE)

1шт.
