(312-01[1]) - ELEC ASSY, UPP

Запчасти Case CX36B (312-01[1]) - ELEC ASSY, UPP (06) - ELECTRICAL

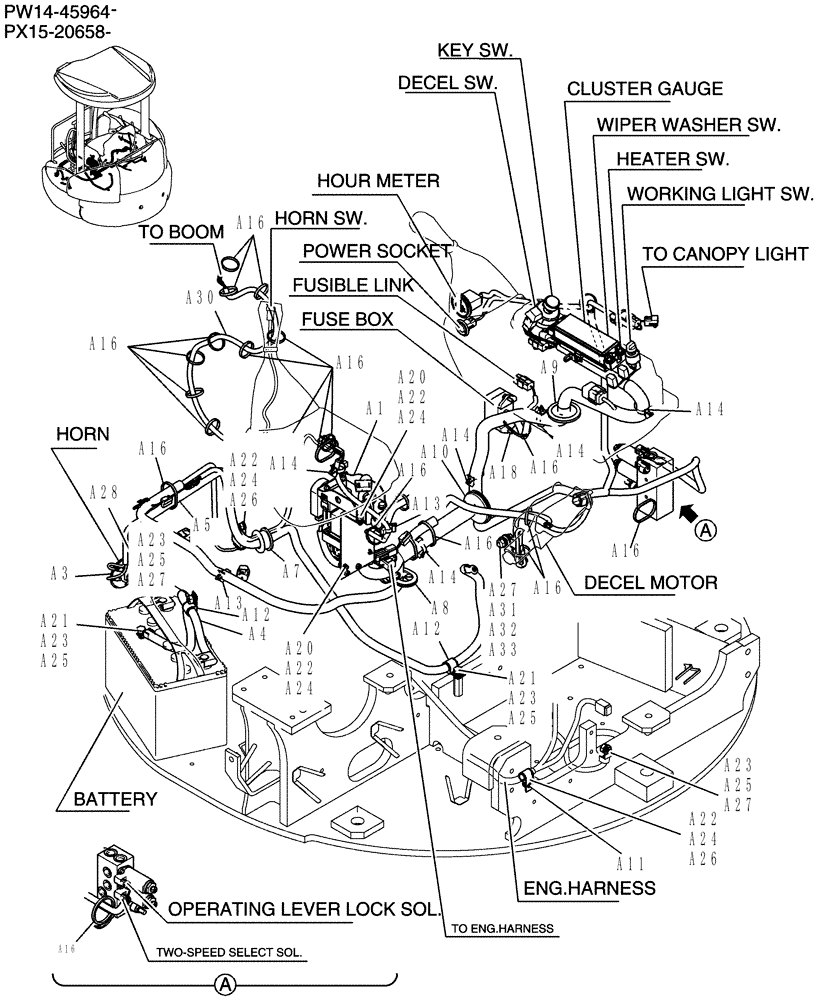

Схема запчастей Case CX36B - (312-01[1]) - ELEC ASSY, UPP (06) - ELECTRICAL
a23
a22
a16
a4
a16
a8
a20
a16
a25
a24
a31
a16
a22
a24
a27
a16
a22
a5
a12
a27
a7
a26
a14
a21
a3
a14
a14
a23
a11
a33
a28
a20
a9
a18
a32
a21
a14
a24
a14
a16
a22
a13
a23
a25
a16
a1
a16
a24
a12
a13
a26
a25
a25
a27
a10
a30
a16
a23
a16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX03E00002F1

Elec, Upp

1шт.

fusible

PH73S00001P1

FUSE,45 Amp

45amp Fusible Link

1шт.

a1

PX24E00007F1

RELAY

Assy (See Fig no.327-01-1)

1шт.

a3

PY53S00002P1

HORN

1шт.

a4

PW13E01079D1

CABLE

Cable

1шт.

a5

PW13E01044D1

CABLE

1шт.

a7

PW13E01042P1

GROMMET

1шт.

a8

PH13E01072P1

GROMMET

1шт.

a9

PW13E01076P1

GROMMET

1шт.

a10

PW13E01060P1

GROMMET

1шт.

a11

EW02E01015D6

CLIP

1шт.

a12

EW02E01015D8

CLIP

2шт.

a13

YN03E01001D4

CLIP,33mm L

2шт.

a14

YN03E01001D5

CLIP

5шт.

a16

PY01P01043D5

CABLE TIE,301mm L

25шт.

a18

ZM61C06020

BOLT

Sems

2шт.

a20

ZS18C08014

SCREW,Hex, M8 x 14mm

Cap

3шт.

a21

ZS18C10016

SCREW,Hex, M10 x 16mm

Cap

2шт.

a22

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

5шт.

a23

ZW16X10000

WASHER

4шт.

a24

ZW26X08000

LOCK WASHER

Lock

5шт.

a25

ZW26X10000

LOCK WASHER

4шт.

a26

ZN18C08007

NUT

2шт.

a27

ZN18C10008

NUT

3шт.

a28

ZM11C08016

BOLT

Sems

1шт.

a30

PW14E01038D1

HARNESS

1шт.

a31

ZW16H10000

WASHER

2шт.

a32

ZM73C10030

BOLT,M10x30mm - Course Thread

Sems

1шт.

a33

EW02E01015D4

CLIP

1шт.

b1

PW03Z00013P1

Schematic, Elec

1шт.

(NOT IN SERVICE)

1шт.
