(610-17[1]) - HYD LINES, ARM 1.59M (5FT 3IN)

Запчасти Case CX36B (610-17[1]) - HYD LINES, ARM 1.59M (5FT 3IN) Attachment

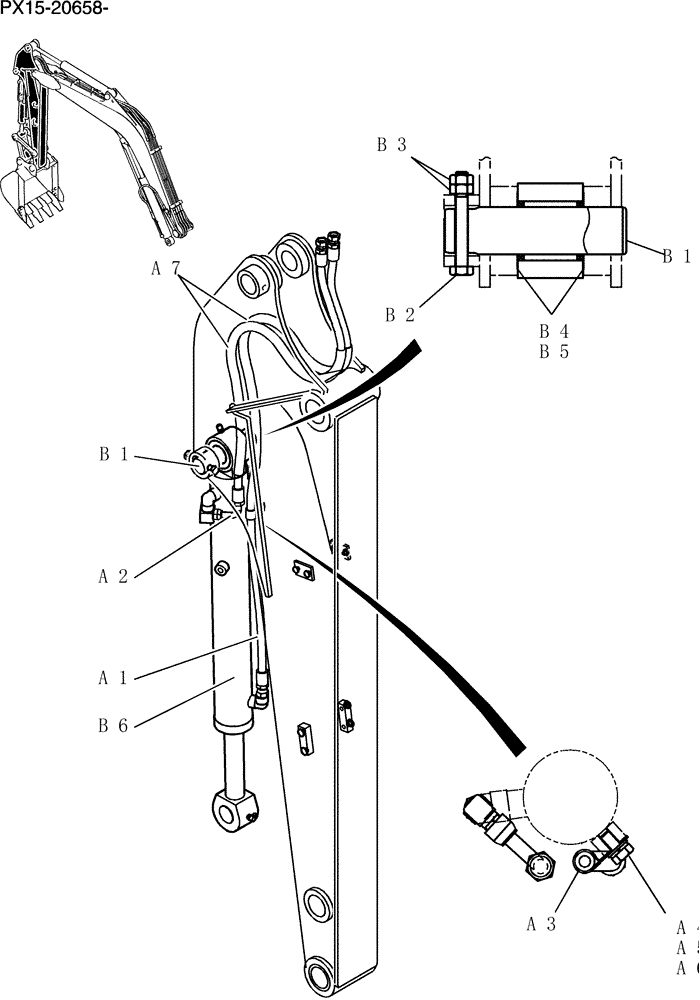

Схема запчастей Case CX36B - (610-17[1]) - HYD LINES, ARM 1.59M (5FT 3IN) Attachment
b1
b6
b4
b1
a6
a2
b3
a3
a1
a4
b5
b2
a7
a5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX43H00026F1

Hyd Lines, Arm

1шт.

a1

PM42H01144DM

HYDRAULIC HOSE,9.5mm ID x 1740mm L

Hose

1шт.

a2

PX42H01169D4

HOSE,9.5mm ID x 1300mm L

1шт.

a3

ZC46X16011

CLIP

1шт.

a4

ZW16X10000

WASHER

1шт.

a5

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

a6

ZW26X10000

LOCK WASHER

1шт.

a7

2414Z199D120

PROTECTIVE SLEEVE

Guard

2шт.

PX12B00136F1

Cylinder Instal

1шт.

b1

PW12B01220P1

PIN

1шт.

b2

HS18C10080G3

BOLT

Cap

1шт.

b3

ZN18C10008

NUT

1шт.

b4

PR12B01113P1

SHIM,0.5mm Thk

1шт.

b5

PR02B01123D1

SHIM,0.9mm Thk

1шт.

b6

PX01V00064F1

HYDRAULIC CYLINDER

Assy, Bucket

2шт.

See(C.P.M)

1шт.
