(781-01[1]) - COOLER ASSY

Запчасти Case CX36B (781-01[1]) - COOLER ASSY (05) - SUPERSTRUCTURE

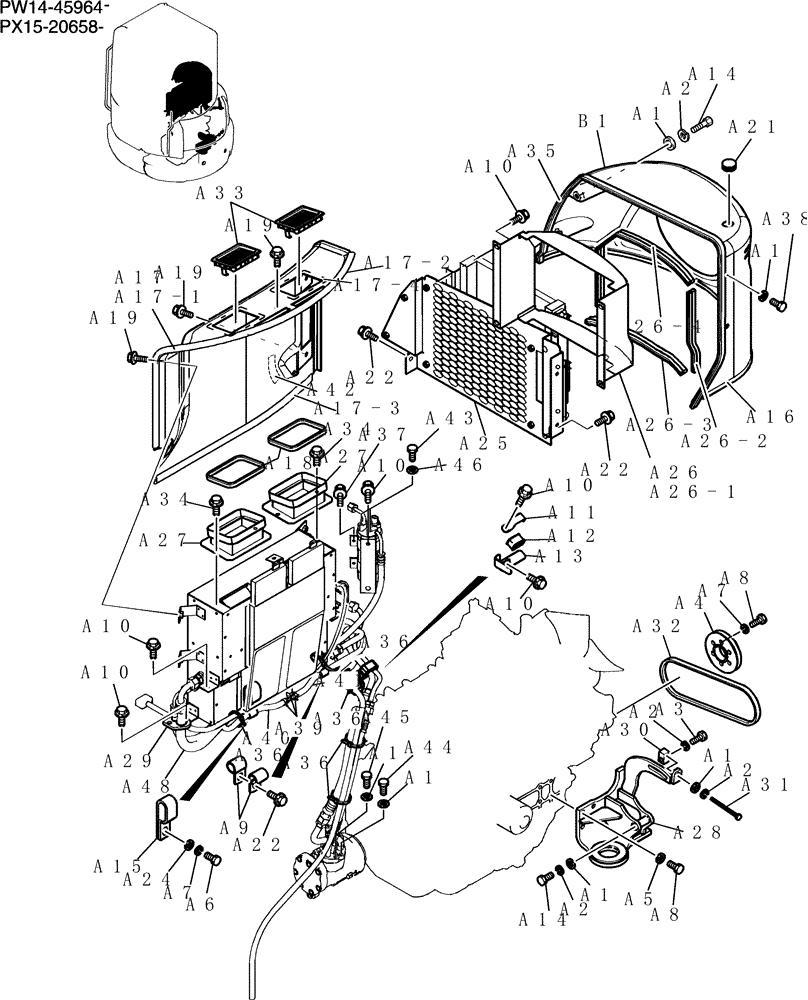

Схема запчастей Case CX36B - (781-01[1]) - COOLER ASSY (05) - SUPERSTRUCTURE
a1
a1
a17-3
a9
a22
a34
a1
a26-1
a2
a32
a2
a40
a1
a11
a19
a30
a8
a28
a36
a48
a7
a44
a39
a4
a26
a38
a18
a46
a7
a3
a36
a36
a42
a16
a21
a19
a14
a27
a45
a33
a14
a17
a17-1
a5
a26-2
a31
a34
a25
a2
a8
a10
b1
a10
a22
a1
a43
a10
a37
a19
a35
a26-3
a6
a26-4
a13
a41
a12
a36
a27
a1
a17-4
a10
a15
a29
a10
a22
a24
a17-2
a10
a2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW20M00028F1

COOLER ASSY.

1шт.

a1

ZW16P08000

WASHER

11шт.

a2

ZW26X08000

LOCK WASHER

Lock

5шт.

a3

ZS18C08050

SCREW,Hex, M8 x 50mm

Cap

1шт.

a4

PH20M01035P2

PULLEY

1шт.

a5

ZW16H10000

WASHER

2шт.

a6

ZS18C10025

SCREW,Hex, M10 x 25mm

1шт.

a7

ZW26X10000

LOCK WASHER

4шт.

a8

ZS18C10030

SCREW,Hex, M10 x 30mm

Cap

7шт.

a9

ZC45X14011

CLIP

Clip

2шт.

a10

ZM22C08020

BOLT

Sems

12шт.

a11

PW20M01210P1

PLATE

Plate

1шт.

a12

PW20M01214P1

GASKET

Rubber

1шт.

a13

PW20M01213P1

PLATE

Plate

1шт.

a14

ZS18C08100

SCREW,Hex, M8 x 100mm

Cap

3шт.

a15

ZC48X24014

CLIP

1шт.

a16

YY22P01010D4

SOFT TRIM

1шт.

a17

PW20M01232F1

COVER ASSY

Cover Assy

1шт.

a17-1

PW20M01226P2

COVER

1шт.

a17-2

YY22P01010D6

TRIM PANEL

1шт.

a17-3

YY22P01010D7

TRIM PANEL

1шт.

a17-4

PW20M01233P1

STRIP

Rubber

2шт.

a18

PM22C01013DJ

WEATHERSTRIP

2шт.

a19

PA03M01093D2

BOLT

Sems

2шт.

a21

PE03H01005P1

GROMMET

Grommet

1шт.

a22

ZM22C10025

BOLT

Sems

4шт.

a24

ZW16P10000

WASHER

1шт.

a25

PW20M01190P3

BRACKET

1шт.

a26

PH20M01129F1

COVER ASSY

Cover Assy

1шт.

a26-1

PH20M01127P1

COVER

1шт.

a26-2

PM02C01035D5

WEATHERSTRIP

Weather

1шт.

a26-3

PM02C01035D7

WEATHERSTRIP

Weather

1шт.

a26-4

PM02C01035D8

WEATHERSTRIP

Weather

1шт.

a27

PW20M01209P1

DUCT

2шт.

a28

PW20M01219P1

BRACKET

Bracket

1шт.

a29

PW20M01149P1

GROMMET

Grommet

1шт.

a30

PW20M01088P1

PLATE

Plate

1шт.

a31

PW20M01155P1

SCREW

Capscrew

1шт.

a32

PW20M01097D1

V-BELT

V

1шт.

a33

YN20M01356P1

DIFFUSER

Grille

2шт.

a34

ZM22C08016

BOLT

Sems

4шт.

a35

YY22P01010D5

SOFT TRIM

1шт.

a36

PY01P01043D6

CABLE TIE,4.80mm W x 383mm L

5шт.

a37

ZM61C06020

BOLT

Sems

2шт.

a38

PM03M01471D2

CAPSCREW,BHD, M8

Cap

5шт.

a39

ZC16X01400

CLIP

5шт.

a40

PU13E01010D3

RIGID TUBE

1шт.

a41

PU13E01010DR

PIPE

Tube

1шт.

a42

PH20T01101P1

LABEL

1шт.

a43

ZS18C06025

SCREW,Hex, M6 x 25mm

Cap

2шт.

a44

ZS18C08025

SCREW,Hex, M8 x 25mm

Cap

1шт.

a45

ZS18C08035

SCREW,Hex, M8 x 35mm

Cap

1шт.

a46

ZW16P06000

WASHER

2шт.

a48

YN20M01046DA

PROTECTIVE SLEEVE

Tube

1шт.

PW20M00025F1

Conditioner Instal

1шт.

b1

PW20M01222P1

COVER

1шт.
