(170-17[1]) - PLATE GROUP, (CANOPY)

Запчасти Case CX36B (170-17[1]) - PLATE GROUP, (CANOPY) (05) - SUPERSTRUCTURE

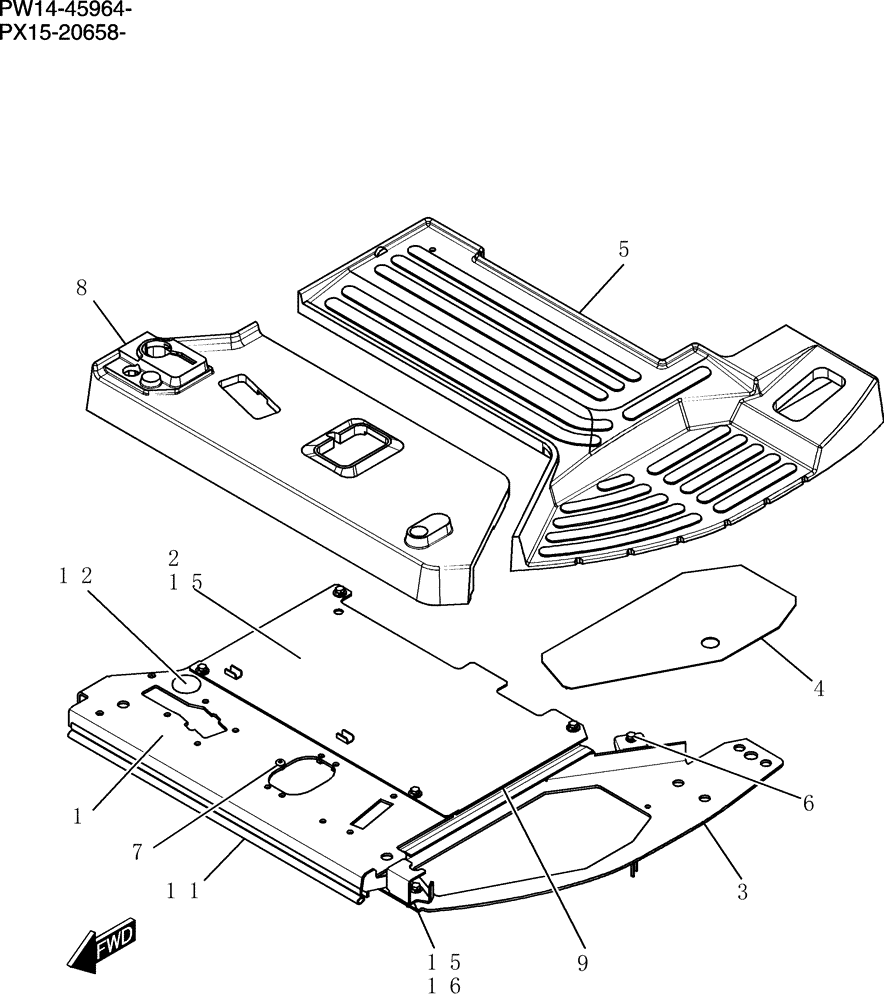

Схема запчастей Case CX36B - (170-17[1]) - PLATE GROUP, (CANOPY) (05) - SUPERSTRUCTURE
16
3
12
7
11
15
9
1
6
15
8
5
4
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW03M00115F1

Plate Group, Floor (canopy)

1шт.

1

PW03M01535P2

PLATE

1шт.

2

PW03M01592P1

COVER

Cover

1шт.

3

PW03M01860P1

BRACKET

Bracket

1шт.

4

PW03M01820P1

COVER

Cover

1шт.

5

PW26M00018P1

FLOOR MAT

1шт.

6

ZM22C08020

BOLT

Sems

1шт.

7

YN03M01159P1

GROMMET

1шт.

8

PM26M00015P1

FLOOR MAT

1шт.

9

PW03M01545P1

RUBBER

1шт.

11

PH21C01136DF

WEATHERSTRIP

1шт.

12

PM03M01357P1

PLUG

1шт.

15

PM21C01202P1

BOLT

Sems

5шт.

16

PW03M01832P2

PLATE

Plate

1шт.
