(39.100.BD[03]) - BRACKET INSTALL, SWING - ASN PX17-40209

Запчасти Case CX36B (39.100.BD[03]) - BRACKET INSTALL, SWING - ASN PX17-40209 (39) - FRAMES AND BALLASTING

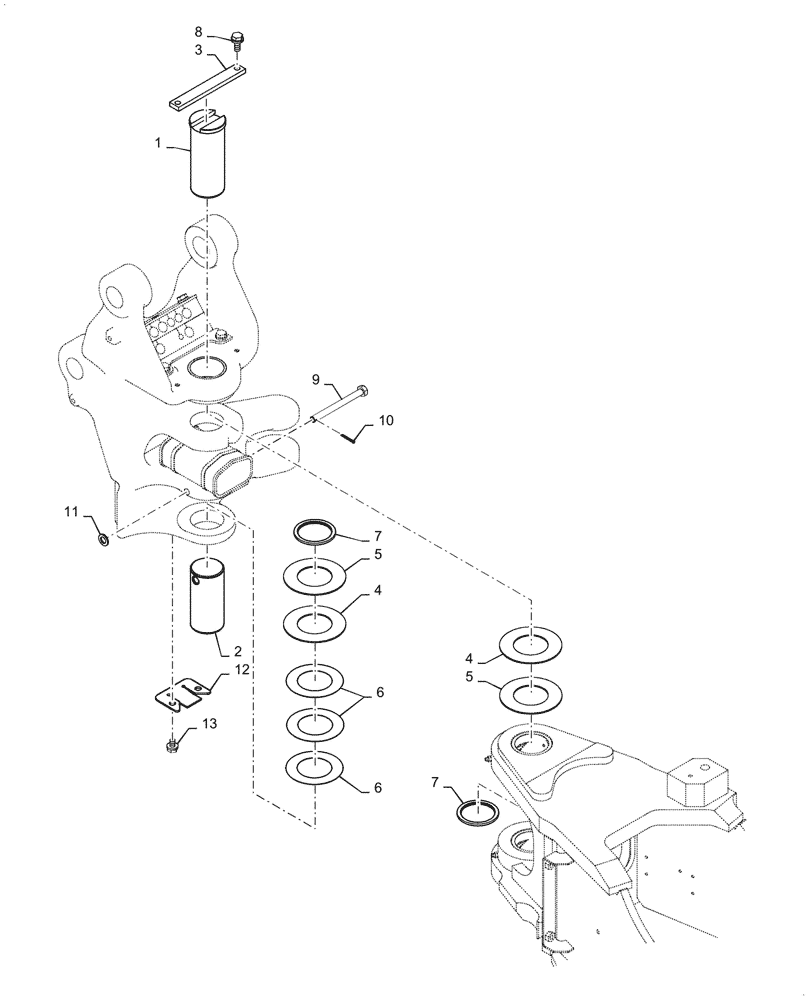

Схема запчастей Case CX36B - (39.100.BD[03]) - BRACKET INSTALL, SWING - ASN PX17-40209 (39) - FRAMES AND BALLASTING
4
7
13
10
11
5
2
12
5
6
6
1
3
4
9
7
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PX02B01405P1

PIN

1шт.

2

PX02B01384P1

PIN

1шт.

3

PX02B01274P1

PLATE

1шт.

4

PW02B01225P1

WASHER

2шт.

5

PW02B01226P1

WASHER

2шт.

6

PX02B01410P1

SHIM,0.5mm Thk

3шт.

7

2445R138D4

SEAL,65mm ID x 80mm OD x 4mm Thk

Dust

2шт.

8

ZM73C10025

BOLT,M10x25mm - Course Thread

Sems

2шт.

9

PX02B01451P1

PIN

Capscrew

1шт.

10

ZP16D03025

COTTER PIN

1шт.

11

ZW16X12000

WASHER

1шт.

12

PX02B01453P1

PLATE

1шт.

13

ZM73C10016

BOLT,M10x16mm - Course Thread

2шт.

Выбрано товаров: 13
