(35.737.AA[03]) - CYLINDER, ARM, ASSY

Запчасти Case CX36B (35.737.AA[03]) - CYLINDER, ARM, ASSY (35) - HYDRAULIC SYSTEMS

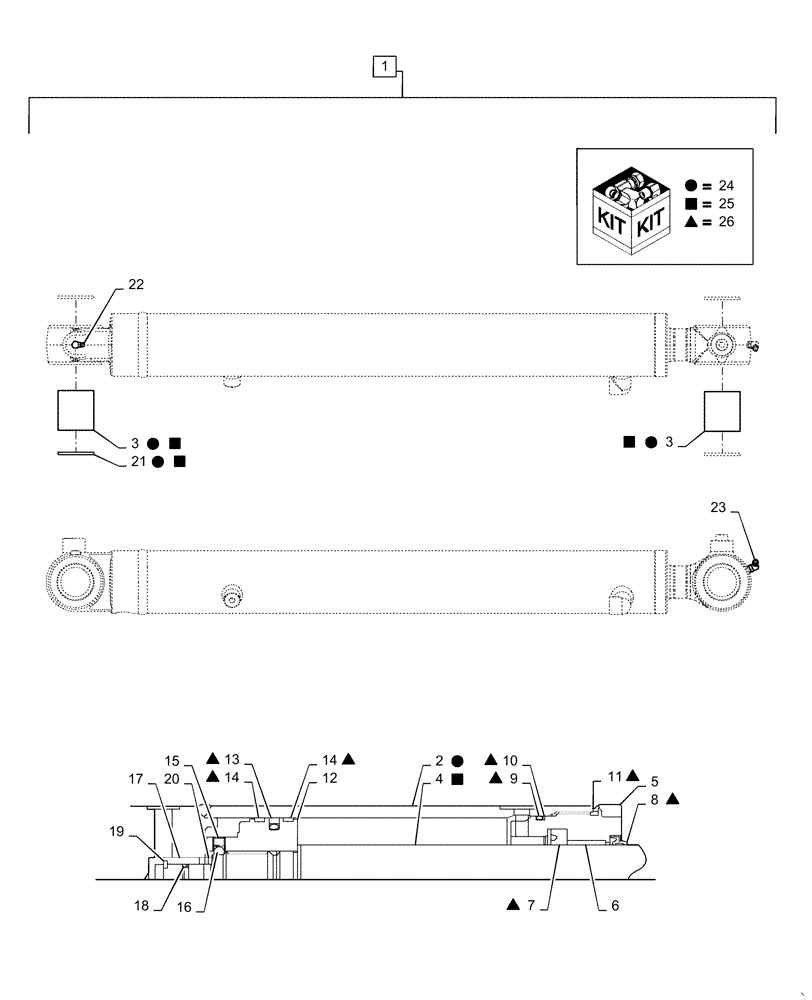

Схема запчастей Case CX36B - (35.737.AA[03]) - CYLINDER, ARM, ASSY (35) - HYDRAULIC SYSTEMS
14
25
26
19
24
5
21
16
4
1
10
26
14
26
26
26
20
6
23
24
25
22
26
26
18
26
26
8
7
2
15
24
17
25
25
24
24
26
9
25
13
24
11
3
3
12
25
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PX01V00070F1

HYDRAULIC CYLINDER

Arm, Incl 2 - 23

1шт.

2

NSS

NOT SOLD SEPARAT

Tube Assy, Incl in 1, 24

1шт.

3

PX01V00043S002

BUSHING

2шт.

4

NSS

NOT SOLD SEPARAT

Rod, Piston, Incl in 1, 25

1шт.

5

LE01V00027S005

CYLINDER HEAD

1шт.

6

PX01V00043S019

BUSHING

1шт.

7

2438U345S15

RING

U

1шт.

8

PH01V00011S006

GASKET

Ring, Wiper

1шт.

9

ZD12G07500

O-RING,74.40mm ID x 80.60mm OD x 3.10mm

1шт.

10

PH01V00015S008

BACK-UP RING

1шт.

11

ZD12G08000

O-RING,79.40mm ID x 85.60mm OD x 3.10mm

1шт.

12

PX01V00070S011

PISTON

1шт.

13

2438U852S15

RING

Seal, Piston

1шт.

14

PW01V00068S018

RING

2шт.

15

2438U1057S16

SET SCREW

1шт.

16

2436U946S11

BALL

1шт.

17

PX01V00048S016

CUSHION

Ring

1шт.

18

YT01V00002S023

SEAL

1шт.

19

2438U1116S24

STOP

2шт.

20

2438U1116S23

RING

Snap

1шт.

21

PR01V00002S027

SEAL

Dust

4шт.

22

PR01V00029S023

LUBE NIPPLE

Grease

1шт.

23

PR01V00027S023

LUBE NIPPLE

Nipple, Grease

1шт.

24

PX01V00070R100

REPAIR KIT

Incl 2 (Qty 1), 3 (Qty 1), 21 (Qty 2)

1шт.

25

PX01V00070R200

REPAIR KIT

Incl 3 (Qty 1), 4 (Qty 1), 21 (Qty 2)

1шт.

26

LE01V00027R300

REPAIR KIT

Incl 7 (Qty 1), 8 (Qty 1), 9 (Qty 1), 10 (Qty 1), 11 (Qty 1), 13 (Qty 1), 14 (Qty 2)

1шт.
