(35.355.AH[04]) - PILOT VALVE, ASSY

Запчасти Case CX36B (35.355.AH[04]) - PILOT VALVE, ASSY (35) - HYDRAULIC SYSTEMS

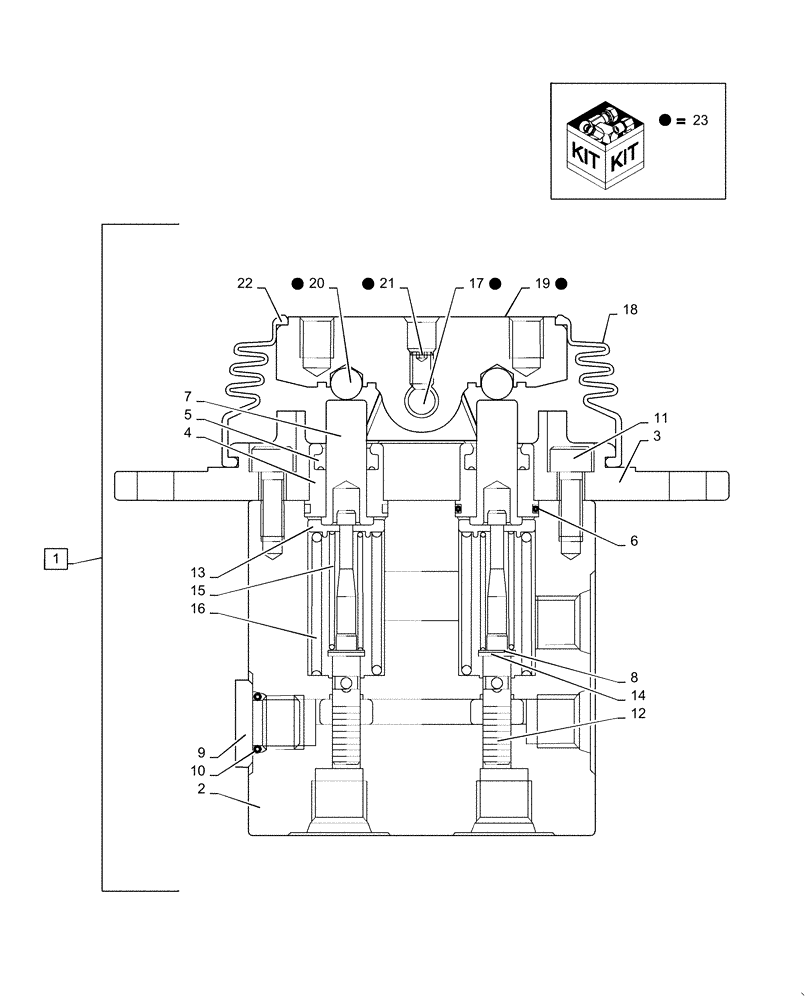

Схема запчастей Case CX36B - (35.355.AH[04]) - PILOT VALVE, ASSY (35) - HYDRAULIC SYSTEMS
1
4
15
7
17
2
23
21
12
16
3
20
23
23
14
9
23
19
10
22
6
18
11
23
13
23
8
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PB30V00002F2

PILOT VALVE

Incl 2 - 22

1шт.

2

NSS

NOT SOLD SEPARAT

Case, Incl in 1

1шт.

3

NSS

NOT SOLD SEPARAT

Cover, Incl in 1

1шт.

4

PB30V00002S202

PLUG

2шт.

5

PM30V00019S210

PACKING

2шт.

6

2436U2946S9

O-RING,13.5mm ID x 20.5mm OD x 1mm Thk

2шт.

7

NSS

NOT SOLD SEPARAT

Rod, Incl in 1

2шт.

8

NSS

NOT SOLD SEPARAT

Shim, Incl In 1

2шт.

9

YW30V00001S157

PLUG

1шт.

10

ZD12P01100

O-RING

1шт.

11

ZS23C06016

SCREW,Hex Socket Head, M6 x 16mm

Cap

2шт.

12

NSS

NOT SOLD SEPARAT

Spool, Incl in 1

2шт.

13

NSS

NOT SOLD SEPARAT

Seat, Incl in 1

2шт.

14

NSS

NOT SOLD SEPARAT

Washer, Incl in 1

2шт.

15

NSS

NOT SOLD SEPARAT

Spring, Incl in 1

2шт.

16

NSS

NOT SOLD SEPARAT

Spring, Incl in 1

2шт.

17

NSS

NOT SOLD SEPARAT

Shaft, Incl in 1, 23

1шт.

18

NSS

NOT SOLD SEPARAT

Bushing, Incl in 1

2шт.

19

NSS

NOT SOLD SEPARAT

Cam, Incl in 1, 23

1шт.

20

NSS

NOT SOLD SEPARAT

Ball, Incl in 1, 23

2шт.

21

NSS

NOT SOLD SEPARAT

Setscrew, Incl in 1, 23

1шт.

22

NSS

NOT SOLD SEPARAT

Boot, Incl in 1

1шт.

23

PB30V00002R100

REPAIR KIT

Incl 17 (Qty 1), 19 (Qty 1), 20 (Qty 1), 21 (Qty 2)

1шт.
