(35.310.AG[02]) - HYD. LINE, PUMP, STANDARD

Запчасти Case CX36B (35.310.AG[02]) - HYD. LINE, PUMP, STANDARD (35) - HYDRAULIC SYSTEMS

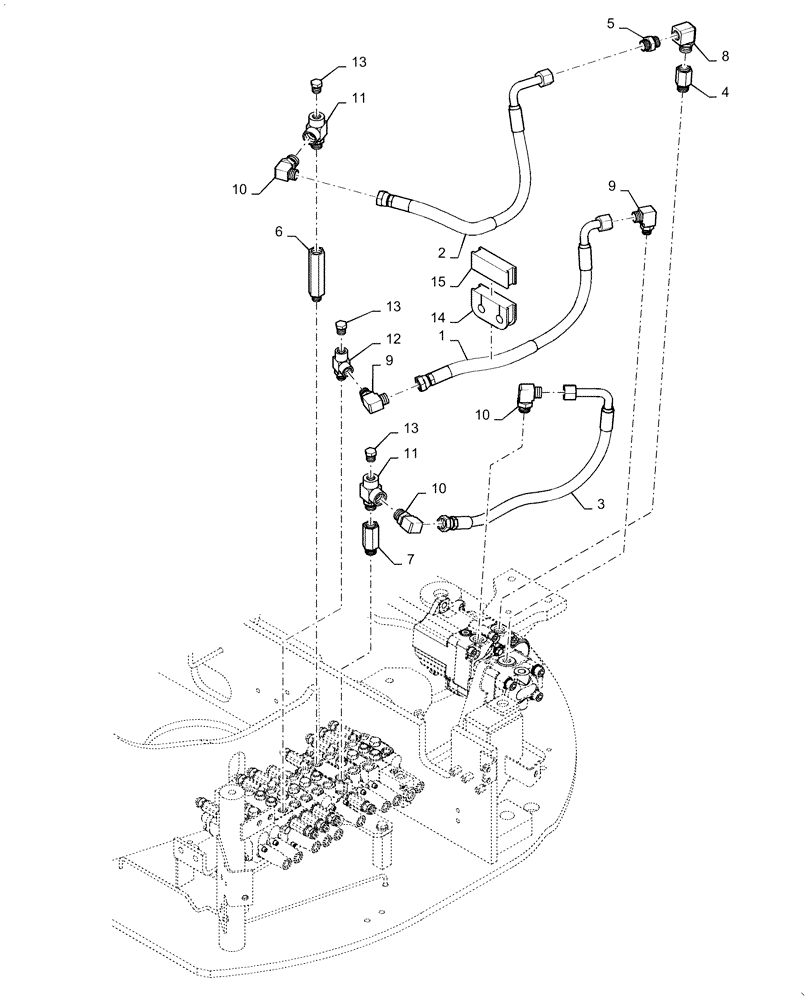

Схема запчастей Case CX36B - (35.310.AG[02]) - HYD. LINE, PUMP, STANDARD (35) - HYDRAULIC SYSTEMS
7
1
11
10
12
14
3
4
11
13
10
9
13
8
10
13
2
5
15
9
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PX30H01022D3

HOSE

Pump P3 - C/V P3

1шт.

2

PX30H01033D1

HOSE

Pump P1 - C/V P1

1шт.

3

PX30H01035D1

HOSE

Pump P2 - C/V P2

1шт.

4

2444Z3713

HYD CONNECTOR

1шт.

5

HH25S08008G1

HYD CONNECTOR

1шт.

6

HH25R08008G2

HYD CONNECTOR

1шт.

7

YR03H01125P1

HYD CONNECTOR

1шт.

8

2444Z3715

90 ELBOW

1шт.

9

HH35S08006G1

90 ELBOW

2шт.

10

HH35S08008G1

90 ELBOW

3шт.

11

HH55Q08008G4

TEE

2шт.

12

PW64H01011P1

TEE

1шт.

13

ZE72X04000

PLUG

3шт.

14

PX30H01036P1

GROMMET

, Serial Range: PX17-40001-PX17-40707

1шт.

14

PR30H01021P1

GROMMET

, Start Serial: PX17-40708

1шт.

15

PX30H01025P1

GROMMET

, Serial Range: PX17-40001-PX17-40707

1шт.

15

PR30H01020P1

GROMMET

, Start Serial: PX17-40708

1шт.
