(10.254.AI[02]) - MUFFLER, ASSY - PW16-80279

Запчасти Case CX31B (10.254.AI[02]) - MUFFLER, ASSY - PW16-80279 (10) - ENGINE

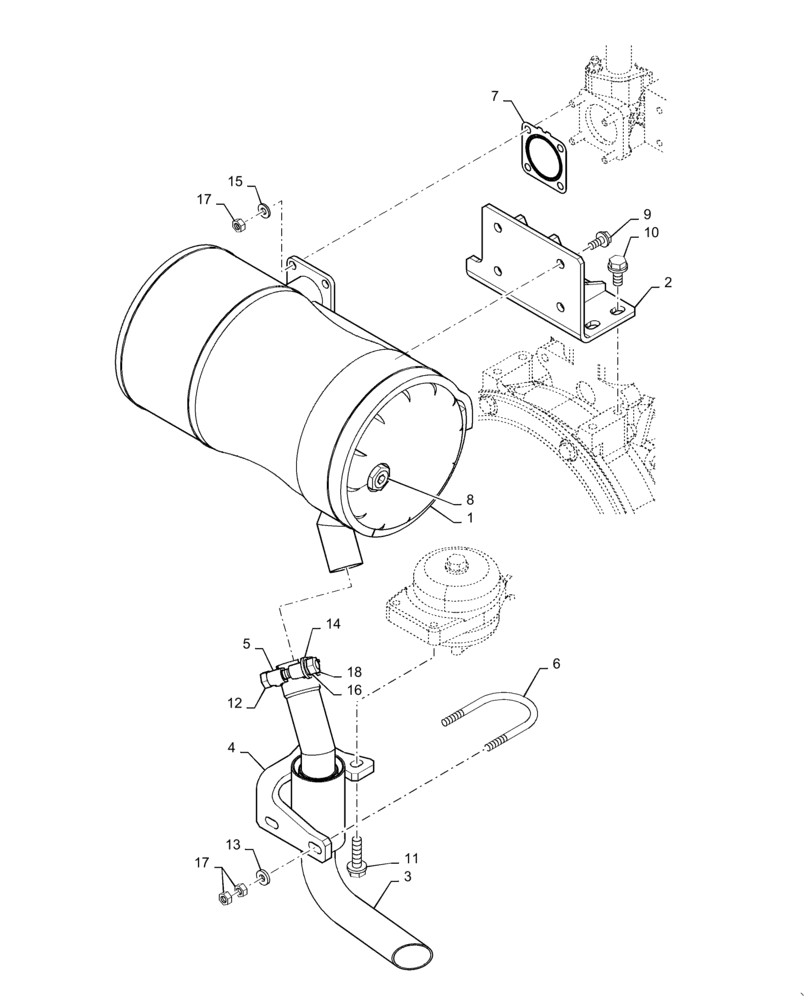

Схема запчастей Case CX31B - (10.254.AI[02]) - MUFFLER, ASSY - PW16-80279 (10) - ENGINE
18
4
11
15
14
8
17
10
13
12
7
9
16
5
3
17
6
2
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PX12P00016P1

MUFFLER

1шт.

2

PX12P01044P1

BRACKET

1шт.

3

PX12P01154P2

EXHAUST SYSTEM PIPE

Tube

1шт.

4

PX12P01143P1

PLATE

1шт.

5

PX12P01137P1

CLAMP

1шт.

6

YA30H01007P1

U-BOLT

1шт.

7

PW12P01043P1

GASKET

1шт.

8

ZE82T08000

PLUG

1шт.

9

ZM73C08020

BOLT,M8x20mm - Course Thread

Sems

4шт.

10

ZM73C10025

BOLT,M10x25mm - Course Thread

Sems

4шт.

11

ZM73C10035

BOLT,M10x35mm - Course Thread

Sems

2шт.

12

ZS18C10060

SCREW,Hex, M10 x 60mm

Cap

1шт.

13

ZW16H08000

WASHER

2шт.

14

ZW16H10000

WASHER

1шт.

15

ZW16P08000

WASHER

4шт.

16

ZW26X10000

LOCK WASHER

1шт.

17

ZN18C08007

NUT

8шт.

18

ZN18C10008

NUT

1шт.
