(90.154.AA[07]) - DOOR, ASSY, CAB

Запчасти Case CX31B (90.154.AA[07]) - DOOR, ASSY, CAB (90) - PLATFORM, CAB, BODYWORK AND DECALS

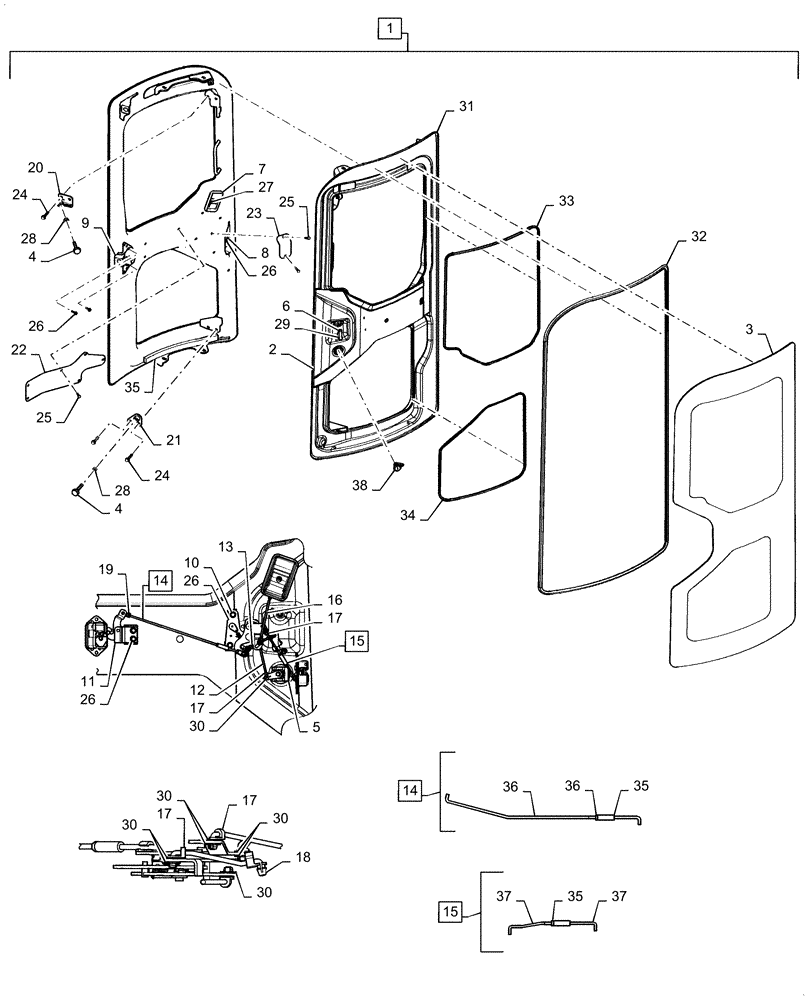

Схема запчастей Case CX31B - (90.154.AA[07]) - DOOR, ASSY, CAB (90) - PLATFORM, CAB, BODYWORK AND DECALS
26
4
30
19
30
10
37
8
26
37
12
30
7
1
15
31
15
33
6
21
18
27
28
26
36
25
30
17
5
38
2
24
35
29
4
30
23
14
11
9
24
16
22
14
35
34
26
3
17
17
35
13
28
20
32
17
25
36
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PX51C00001F1

DOOR

Assy, Cab, Incl 2 - 38

1шт.

2

PX51C01006P1

DOOR

1шт.

3

PX51C01005P1

GLASS

1шт.

4

LE02C01072P1

STOP

2шт.

5

PY51C01033P1

CLIP

1шт.

6

PX51C01041P1

HANDLE

1шт.

7

PR51C01021P1

HANDLE

1шт.

8

24100U1335

LATCH

1шт.

9

PX51C01044P1

LOCK

1шт.

10

PX51C01042P1

LINK

1шт.

11

PX51C01043P1

LINK

1шт.

12

PX51C01046P1

ROD

1шт.

13

PX51C01047P1

ROD

1шт.

14

PX51C01061F1

ROD

Assy, Incl 35, 36

1шт.

15

PX51C01064F1

ROD

Assy, incl 35, 37

1шт.

16

PX51C01051P1

ROD

1шт.

17

YR02C01486P2

HOLDER

6шт.

18

YR02C01485P2

HOLDER

1шт.

19

PX51C01058P1

HOLDER

2шт.

20

PX51C01053P1

BRACKET

1шт.

21

PX51C01056P1

BRACKET

1шт.

22

PX51C01045P1

COVER

1шт.

23

PX51C01052P1

COVER

1шт.

24

ZM73C08020

BOLT,M8x20mm - Course Thread

4шт.

25

ZM46C06016

SCREW

8шт.

26

PY02C01197D2

BOLT

8шт.

27

ZS41C04016

SCREW,M4 x 16mm

1шт.

28

ZN18C10008

NUT

2шт.

29

PS02C01099D2

NUT

2шт.

30

PM51C01077P1

WASHER

8шт.

31

PM02C01354D1

COVER

1шт.

32

PM02C01172DF

SEAL

, Serial Range: PW16-80001-PW16-80241

1шт.

32

PM02C01172DN

SEAL

, Start Serial: PW16-80242

1шт.

33

PX02C01196D2

SEAL

1шт.

34

PX02C01196D1

SEAL

1шт.

35

ZN11C04003

NUT

2шт.

36

NSS

NOT SOLD SEPARAT

Rod, Incl in 14

2шт.

37

NSS

NOT SOLD SEPARAT

Rod, Incl in 15

2шт.

38

YN51C01099P2

LOCK

Assy

1шт.
