(90.154.AA[05]) - CAB, ASSY

Запчасти Case CX31B (90.154.AA[05]) - CAB, ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS

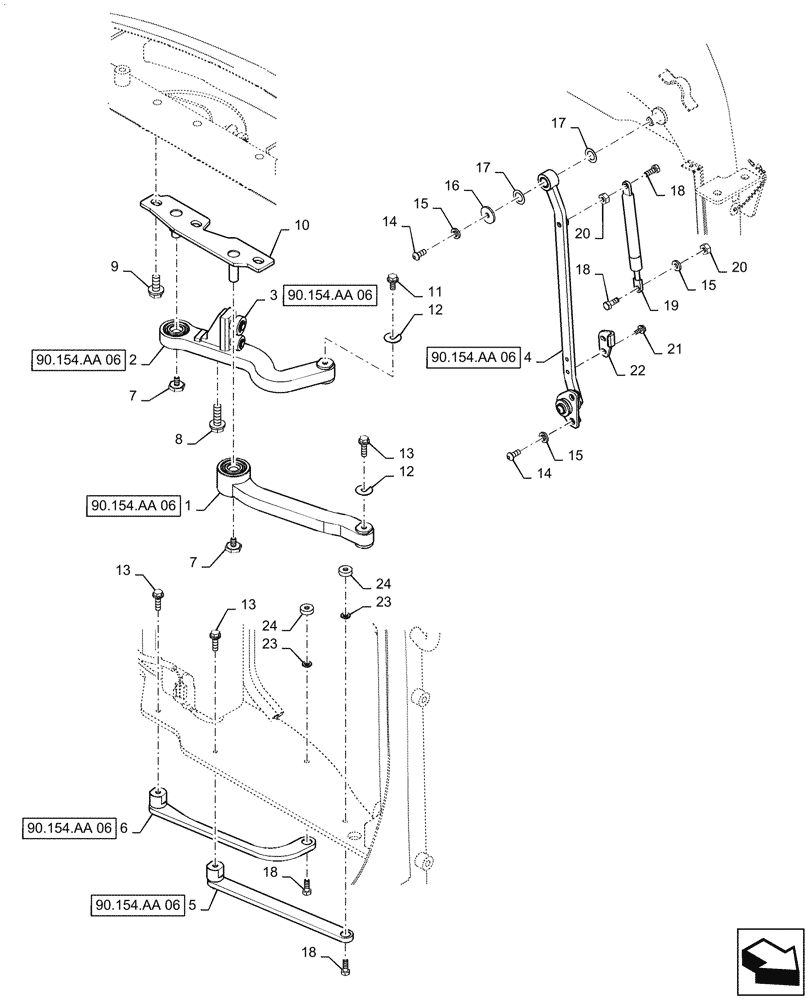

Схема запчастей Case CX31B - (90.154.AA[05]) - CAB, ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS
18
12
14
24
7
7
15
17
4
13
18
23
3
13
17
5
20
19
21
11
15
20
24
23
15
14
10
12
9
22
2
18
1
8
6
18
16
13
90.154.aa 06
90.154.aa 06
90.154.aa 06
90.154.aa 06
90.154.aa 06
90.154.aa 06
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PX02C01186F1

LINK

Assy

1шт.

2

PX02C01198F1

LINK

Assy

1шт.

3

PX02C01202F1

BRACKET

Assy

1шт.

4

PX02C01219F1

LINK

Assy

1шт.

5

PX02C01208F1

LINK

Assy

1шт.

6

PX02C01212F1

LINK

Assy

1шт.

7

PM02C01461P1

BOLT

2шт.

8

ZM73C12040

BOLT,M12x40mm - Course Thread

1шт.

9

ZM73C12030

BOLT,M12x30mm - Course Thread

3шт.

10

PX02C01182P1

BRACKET

1шт.

11

ZM73C08020

BOLT,M8x20mm - Course Thread

1шт.

12

PM02C01424P1

SHIM,1.0mm Thk

2шт.

13

ZM73C08030

BOLT,M8x30mm - Course Thread

3шт.

14

PX02C01192D1

SCREW

2шт.

15

ZW16H08000

WASHER

3шт.

16

PY02C01323D1

WASHER

1шт.

17

PY02C01322D1

WASHER

1шт.

18

PY02C01349D1

SCREW

4шт.

19

PY02C01326P1

SPRING

1шт.

20

ZN18C08007

NUT

2шт.

21

ZM73C06016

BOLT,M6x16mm - Course Thread

1шт.

22

PX02C01228P1

PLATE

1шт.

23

PM02C01426P1

COLLAR

2шт.

24

PW02C01268P1

NUT

2шт.
