(90.154.AA[04]) - CAB, ASSY

Запчасти Case CX31B (90.154.AA[04]) - CAB, ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS

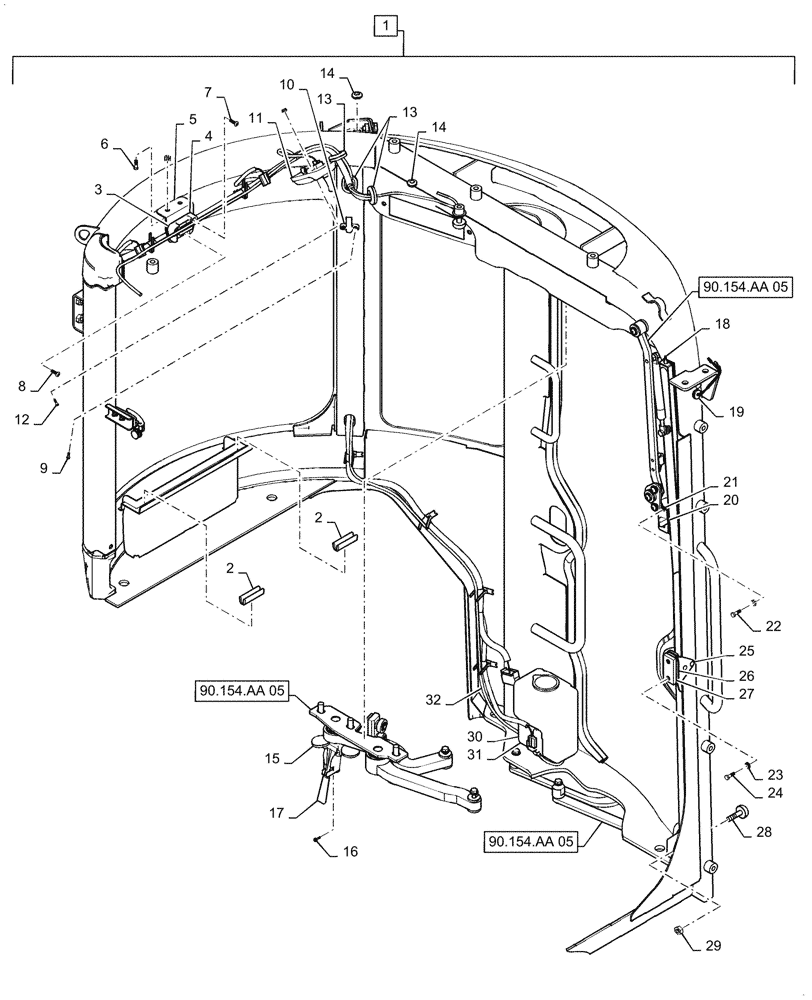

Схема запчастей Case CX31B - (90.154.AA[04]) - CAB, ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS
16
4
22
31
19
5
29
13
18
30
9
1
2
7
15
28
10
3
25
24
32
12
23
13
26
8
6
20
27
17
11
2
21
14
90.154.aa 05
90.154.aa 05
90.154.aa 05
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PX02C00010F1

CAB

Assy, Incl 2 - 32

1шт.

2

PY02C01087P1

STOP

2шт.

3

PX02C01225P1

PLATE

1шт.

4

YJ02C01047P1

HOLDER

1шт.

5

PX02C01223P1

BRACKET

1шт.

6

ZM73C06016

BOLT,M6x16mm - Course Thread

2шт.

7

ZM46C06030

BOLT

2шт.

8

ZM46C06020

BOLT

1шт.

9

ZS32T40012

SCREW

2шт.

10

YR02C01578P1

HOOK

1шт.

11

PW80S00007P1

LIGHT

Room

1шт.

12

ZM41C04016

BOLT

2шт.

13

PY02C01301D3

GROMMET

4шт.

14

PY02C01301D1

GROMMET

3шт.

15

PY51C01063D2

CAP

4шт.

16

ZM46C04016

SCREW

2шт.

17

PY01T01008P1

HAMMER

1шт.

18

PM02C01396P1

STOP

1шт.

19

PY02C01188P1

CAP

1шт.

20

PX02C01232P1

STRIKER

1шт.

21

PY02C01334P1

SHIM,1.6mm Thk

1шт.

22

ZM73C06020

BOLT,M6x20mm - Course Thread

2шт.

23

PY02C01043P1

WASHER

2шт.

24

ZS68C10020

SCREW

2шт.

25

PM02C01440P1

STRIKER PLATE

1шт.

26

PX02C01224P1

PLATE

1шт.

27

PX02C01235P1

SHIM

1шт.

28

YR02C01503P1

STOP

1шт.

29

ZN18C10008

NUT

1шт.

30

PW54C00001P1

TANK

1шт.

31

PY02C01197D2

BOLT

1шт.

32

YT02C01126DE

TUBE

1шт.
