(90.116.AX[04]) - GUARD INSTALL, FRAME, UPPER

Запчасти Case CX31B (90.116.AX[04]) - GUARD INSTALL, FRAME, UPPER (90) - PLATFORM, CAB, BODYWORK AND DECALS

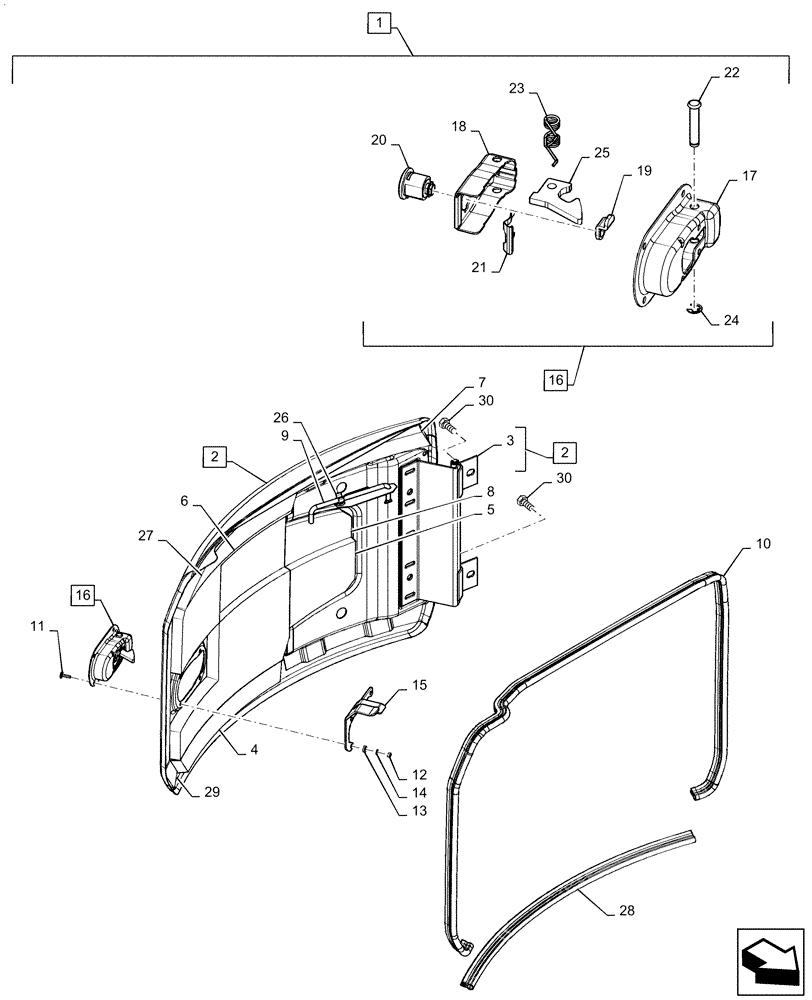

Схема запчастей Case CX31B - (90.116.AX[04]) - GUARD INSTALL, FRAME, UPPER (90) - PLATFORM, CAB, BODYWORK AND DECALS
1
2
12
20
15
24
30
18
23
16
26
6
29
2
10
4
21
13
16
5
28
7
27
19
22
9
8
14
30
11
25
3
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PX22C00001F1

HOOD

Bonnet Assy, Incl 2 - 29

1шт.

2

PX22C01004P2

HOOD

Bonnet, Incl 3

1шт.

3

PX22C01063P1

HINGE

2шт.

4

PX22C01137P1

INSULATION

1шт.

5

PX22C01006P1

INSULATION

1шт.

6

PX22C01100P1

INSULATION

1шт.

7

PX22C01009P1

INSULATION

1шт.

8

PX22C01069P1

INSULATION

1шт.

9

PX22C01010P1

STAY

1шт.

10

PA21C01010D8

WEATHERSTRIP

1шт.

11

PH22C01023P1

BOLT

4шт.

12

ZN18C05004

NUT

4шт.

13

ZW16H05000

WASHER

4шт.

14

ZW26X05000

LOCK WASHER

4шт.

15

PW22C01160P3

BRACKET

1шт.

16

YY21C04079F1

LOCK

Incl 17 - 25

1шт.

17

YY21C04077P1

HOUSING

Case

1шт.

18

YY21C04078P1

HANDLE

1шт.

19

YY21C04169P1

PLATE

1шт.

20

YY21C03567P1

LOCK

1шт.

21

YY21C03803P1

SPRING

1шт.

22

YY21C03467P1

PIN

1шт.

23

YY21C03767P1

SPRING

1шт.

24

ZR36X00700

RING

Snap

1шт.

25

YY21C04080P1

PLATE

1шт.

26

YR21C01123P1

COLLAR

Clip

1шт.

27

PX22C01171P1

INSULATION

1шт.

28

YT21C01164D4

WEATHERSTRIP

1шт.

29

PX22C01182P1

RUBBER STRIP

1шт.

30

ZM73C10020

BOLT,M10x20mm - Course Thread

Sems

2шт.
