(90.116.AX[01]) - GUARD INSTALL, FRAME, UPPER

Запчасти Case CX31B (90.116.AX[01]) - GUARD INSTALL, FRAME, UPPER (90) - PLATFORM, CAB, BODYWORK AND DECALS

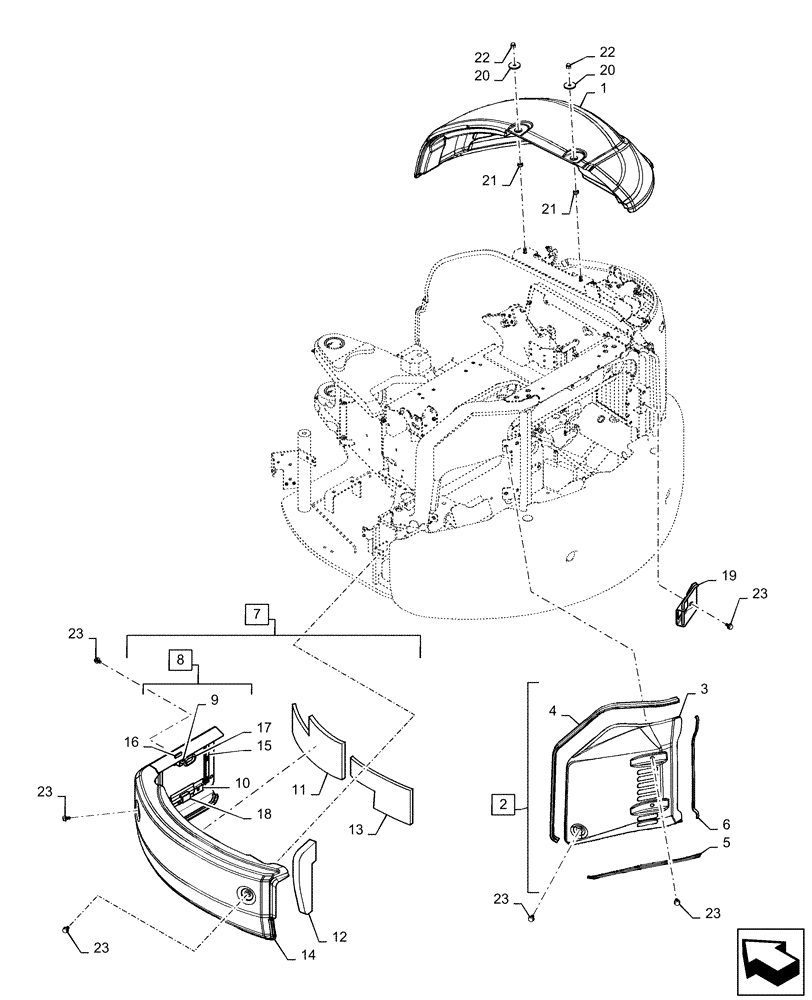

Схема запчастей Case CX31B - (90.116.AX[01]) - GUARD INSTALL, FRAME, UPPER (90) - PLATFORM, CAB, BODYWORK AND DECALS
15
23
18
20
22
7
23
21
9
5
11
22
12
1
13
8
6
17
23
23
19
23
20
3
21
16
14
10
2
4
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PX21C01011F1

COVER ASSY

1шт.

2

PX21C01363F1

PANEL

Assy, Incl 3 - 6

1шт.

3

PX21C01364P1

PANEL

1шт.

4

2427P1836D32

WEATHERSTRIP

1шт.

5

YX21C01193D4

WEATHERSTRIP

1шт.

6

PE21C01135DB

TRIM

1шт.

7

PX21C01015F1

PANEL

Assy, Incl 8 - 18

1шт.

8

PX21C01423P1

PANEL

Incl 9, 10

1шт.

9

PM21C01221P1

LOCK

1шт.

10

PS21C01021P1

HINGE

2шт.

11

PX21C01037P1

INSULATION

1шт.

12

PX21C01038P1

INSULATION

1шт.

13

PX21C01128P1

INSULATION

1шт.

14

YJ21C01304D2

WEATHERSTRIP

1шт.

15

LQ21C02685D2

TRIM

2шт.

16

PF22C01013D8

TRIM

1шт.

17

PM21C01255P2

GROMMET

1шт.

18

YA21C01019DD

TRIM

1шт.

19

PX21C01266P1

STRIKER

1шт.

20

2418T21137

WASHER

2шт.

21

PX21C01112P1

COLLAR

2шт.

22

ZN46C10018

NUT

2шт.

23

ZM73C10020

BOLT,M10x20mm - Course Thread

Sems

6шт.
