(35.737.AA[04]) - COVER ASSY, ARM, CYLINDER

Запчасти Case CX31B (35.737.AA[04]) - COVER ASSY, ARM, CYLINDER (84) - BOOMS, DIPPERS & BUCKETS

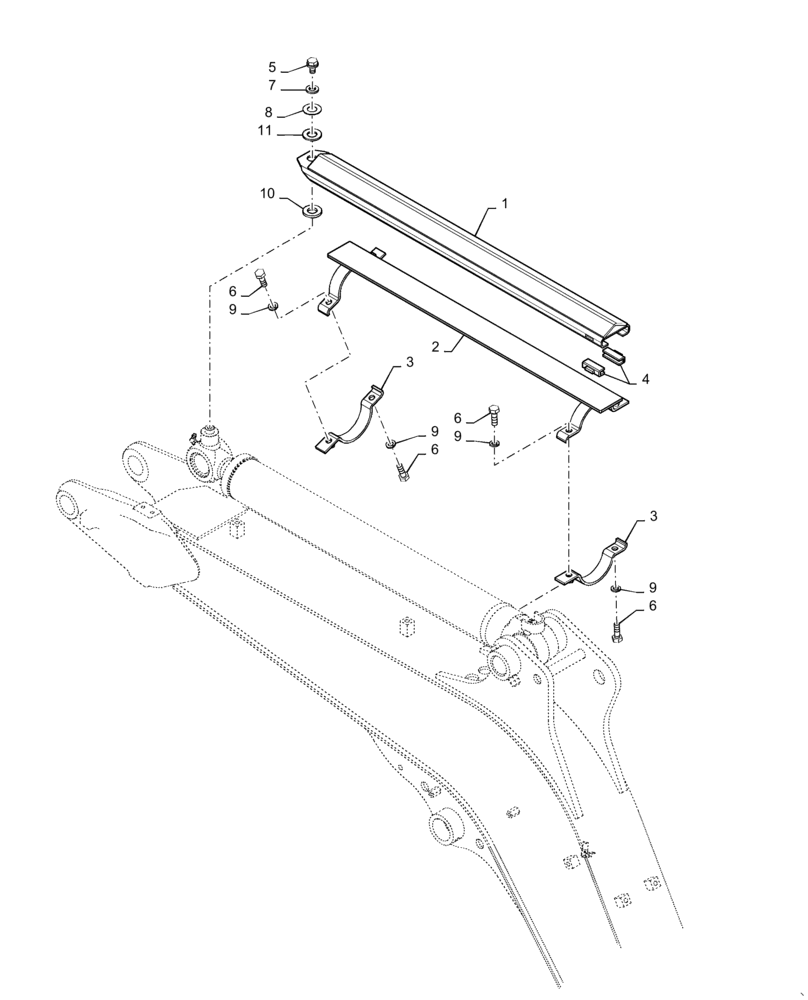

Схема запчастей Case CX31B - (35.737.AA[04]) - COVER ASSY, ARM, CYLINDER (84) - BOOMS, DIPPERS & BUCKETS
6
8
9
9
6
11
6
9
9
3
7
6
10
1
5
2
4
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PX02B01424P1

COVER

Arm Cylinder

1шт.

2

PW02B01475P1

BRACKET

1шт.

3

PW02B01352P1

BAND

2шт.

4

PW02B01351P1

GUIDE

2шт.

5

ZM73C10030

BOLT,M10x30mm - Course Thread

Sems

1шт.

6

ZS18C10030

SCREW,Hex, M10 x 30mm

Cap

4шт.

7

ZW16H10000

WASHER

1шт.

8

PN03M01009D2

WASHER

1шт.

9

ZW26X10000

LOCK WASHER

4шт.

10

PY02B01439P1

SHIM,4.5mm Thk

1шт.

11

PV02B01329P1

SPACER

1шт.
