(55.100.DP[01]) - HARNESS, ASSY, UPP, FRAME

Запчасти Case CX31B (55.100.DP[01]) - HARNESS, ASSY, UPP, FRAME (55) - ELECTRICAL SYSTEMS

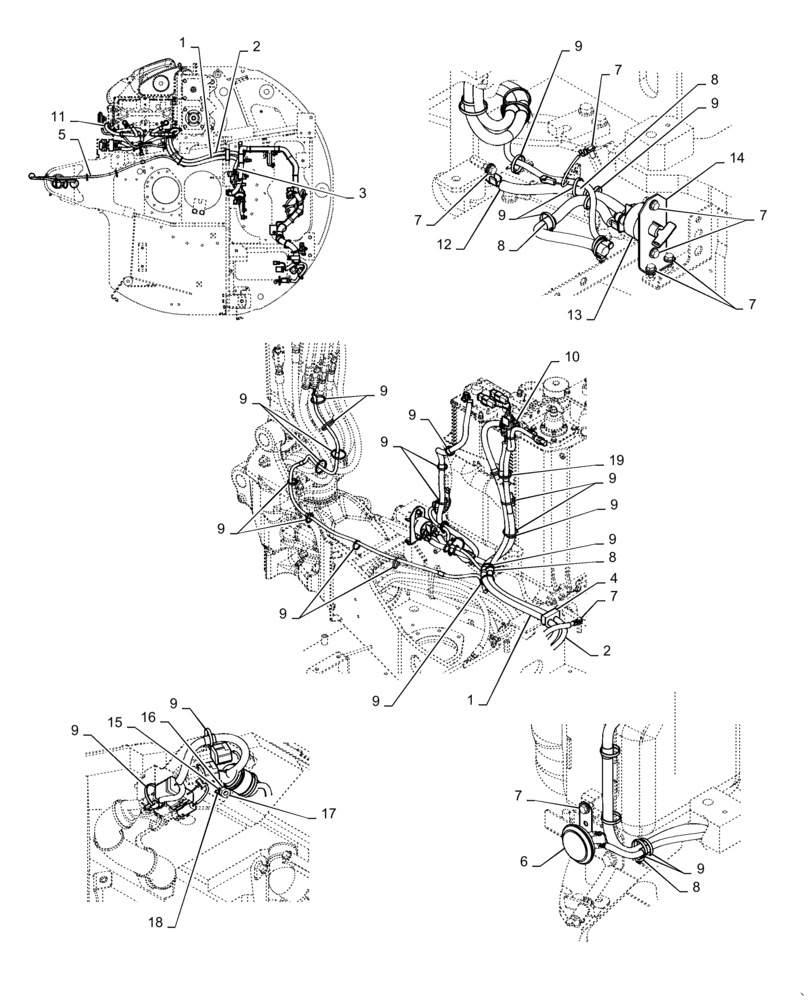

Схема запчастей Case CX31B - (55.100.DP[01]) - HARNESS, ASSY, UPP, FRAME (55) - ELECTRICAL SYSTEMS
5
9
9
9
9
4
13
1
7
9
3
6
2
9
8
10
8
2
14
7
9
8
7
17
9
7
7
11
16
12
9
9
15
9
18
9
19
9
9
9
8
7
1
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PX13E01046P2

WIRE HARNESS

Upper Frame

1шт.

2

PX13E01032P2

CABLE

1шт.

3

PX13E01033P1

CABLE

1шт.

4

PX13E01015P1

GROMMET

1шт.

5

PX13E01020P3

WIRE HARNESS

Upper Frame to Boom

1шт.

6

PY53S00002P1

HORN

1шт.

7

ZM73C08016

BOLT,M8x16mm - Course Thread

Sems

14шт.

8

YN13E01375P1

CLIP,M8 x 8.20mm Shank

7шт.

9

PY01P01043D3

CABLE TIE,188mm L

Clip

56шт.

10

YT11E01043P1

SPRING

Clip

1шт.

11

PX13E01098P1

CABLE

1шт.

12

PX13E01099P1

CABLE

1шт.

13

LP50S00003P1

BATTERY CUT-OUT

(Battery Master Switch - Key YN50S01011P1)

1шт.

14

PX13E01100P1

PLATE

1шт.

15

ZW16P10000

WASHER

1шт.

16

ZW26X10000

LOCK WASHER

1шт.

17

ZN18C10008

NUT

1шт.

18

EW02E01015DH

CLIP

1шт.

19

PY01P01043D5

CABLE TIE,301mm L

Clip

1шт.
