(35.737.AA[03]) - CYLINDER, ARM

Запчасти Case CX31B (35.737.AA[03]) - CYLINDER, ARM (35) - HYDRAULIC SYSTEMS

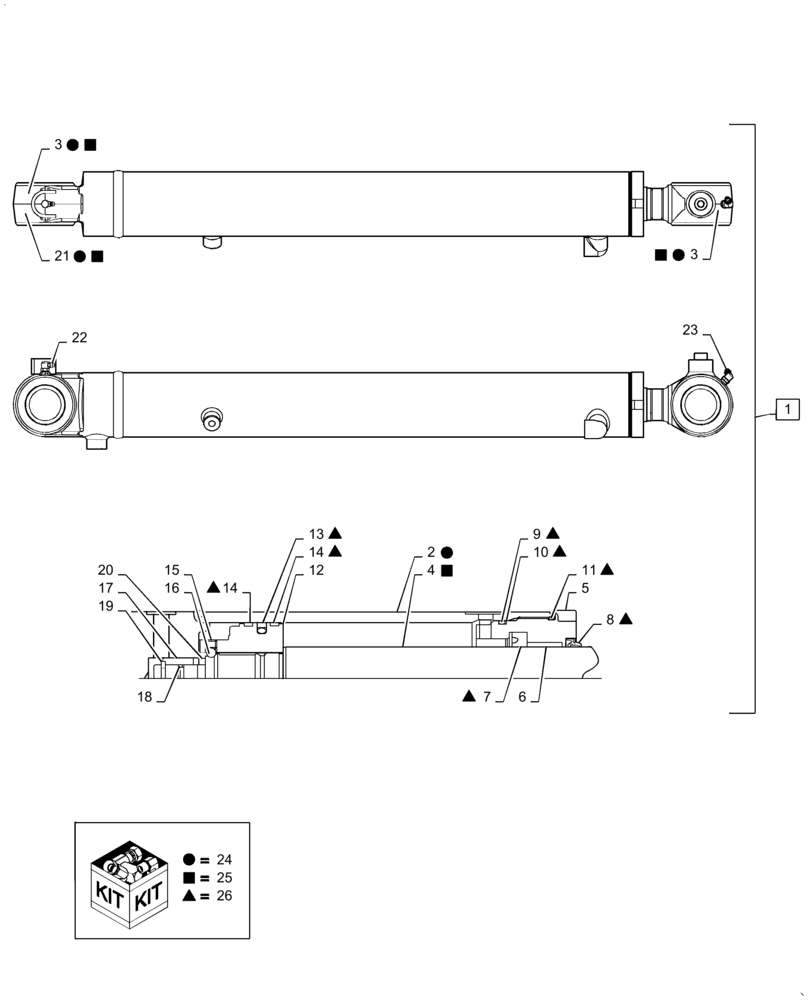

Схема запчастей Case CX31B - (35.737.AA[03]) - CYLINDER, ARM (35) - HYDRAULIC SYSTEMS
25
24
26
25
25
25
24
6
14
3
21
15
26
14
2
26
12
5
26
24
26
26
4
8
26
26
20
26
17
3
18
16
24
24
25
23
26
7
13
10
1
19
25
22
9
11
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PW01V00075F1

HYDRAULIC CYLINDER

Arm, Incl 2 - 23

1шт.

2

NSS

NOT SOLD SEPARAT

Tube Assy, Incl in 1, 24

1шт.

3

PX01V00043S002

BUSHING

2шт.

4

NSS

NOT SOLD SEPARAT

Rod, Piston, Incl in 1, 25

1шт.

5

PV01V00072S004

CYLINDER HEAD

1шт.

6

PV01V00047S019

BUSHING

1шт.

7

2438U635S3

RING

1шт.

8

PH01V00006S006

RING

1шт.

9

ZD12G07000

O-RING,69.40mm ID x 75.60mm OD x 3.10mm

1шт.

10

PH01V00016S008

BACK-UP RING

1шт.

11

ZD12G07500

O-RING,74.40mm ID x 80.60mm OD x 3.10mm

1шт.

12

PY01V00051S012

PISTON

1шт.

13

2438U816S19

RING

Seal

1шт.

14

PW01V00070S013

RING

2шт.

15

2438U1057S16

SET SCREW

1шт.

16

2436U946S11

BALL

1шт.

17

PX01V00048S016

CUSHION

Ring

1шт.

18

YT01V00002S023

SEAL

1шт.

19

2438U1116S24

STOP

2шт.

20

2438U1116S23

RING

Snap

1шт.

21

PR01V00002S027

SEAL

Dust

4шт.

22

PR01V00029S023

LUBE NIPPLE

Grease

1шт.

23

PR01V00027S023

LUBE NIPPLE

Nipple, Grease

1шт.

24

PW01V00075R100

REPAIR KIT

Incl 2 (Qty 1), 3 (Qty 1), 21 (Qty 2)

1шт.

25

PW01V00075R200

REPAIR KIT

Incl 3 (Qty 1), 4 (Qty 1), 21 (Qty 2)

1шт.

26

PW01V00062R300

REPAIR KIT

Incl 7 (Qty 1), 8 (Qty 1), 9 (Qty 1), 10 (Qty 1), 11 (Qty 1), 13 (Qty 1), 14 (Qty 2)

1шт.
