(1.080[02]) - POWER STEERING CONTROL LINES (NIBBLER & BREAKER)

Запчасти Case CX31B (1.080[02]) - POWER STEERING CONTROL LINES (NIBBLER & BREAKER) (35) - HYDRAULIC SYSTEMS

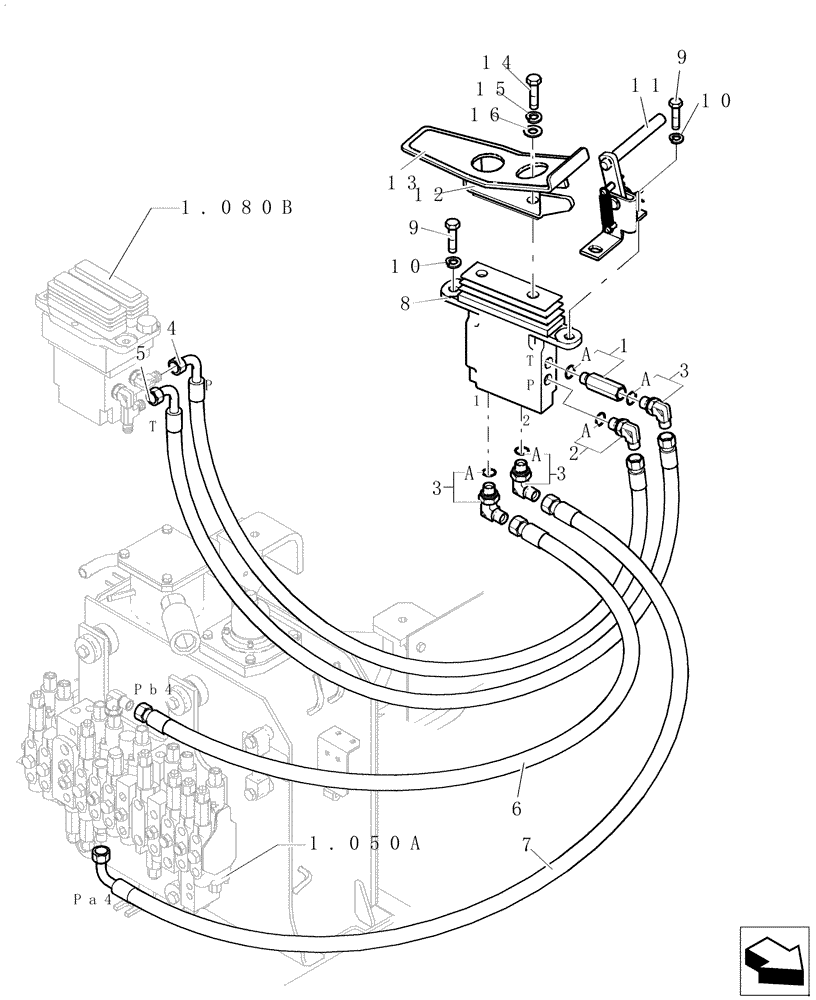

Схема запчастей Case CX31B - (1.080[02]) - POWER STEERING CONTROL LINES (NIBBLER & BREAKER) (35) - HYDRAULIC SYSTEMS
12
1.080b
2
t
11
4
2
10
pb4
10
a
5
p
1
8
1.050a
14
3
a
16
6
13
a
1
3
3
pa4
7
t
a
p
9
a
15
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72217408

HYD CONNECTOR

1шт.

1a

72283080

O-RING

1шт.

2

72950459

ELBOW

1шт.

2a

72283080

O-RING

1шт.

3

72283603

ELBOW

3шт.

3a

72283080

O-RING

3шт.

4

72280808

HOSE

1шт.

5

72280809

HOSE

1шт.

6

72280810

HOSE

1шт.

7

72280811

HOSE

1шт.

8

72280275

PILOT VALVE

1шт.

See Page 1.080A

1шт.

9

16043634

SCREW,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

3шт.

10

12654421

WASHER,8.15mm ID x 17mm OD x 3mm Thk

Ø8

3шт.

11

72285145

LEVER

1шт.

See Page 1.080D

1шт.

12

72280816

PEDAL

1шт.

13

72280817

RUBBER PEDAL PAD

1шт.

14

16043231

SCREW,Hex, M8 x 16mm, Cl 10.9, Full Thd

2шт.

15

10571779

LOCK WASHER,Helical Spring, 8.10mm ID x 14.80mm OD x 2.00mm, ZNM

2шт.

16

14496521

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

2шт.
