(1.050[04]) - CONTROL VALVE PIPES - N & B -

Запчасти Case CX31B (1.050[04]) - CONTROL VALVE PIPES - N & B - (35) - HYDRAULIC SYSTEMS

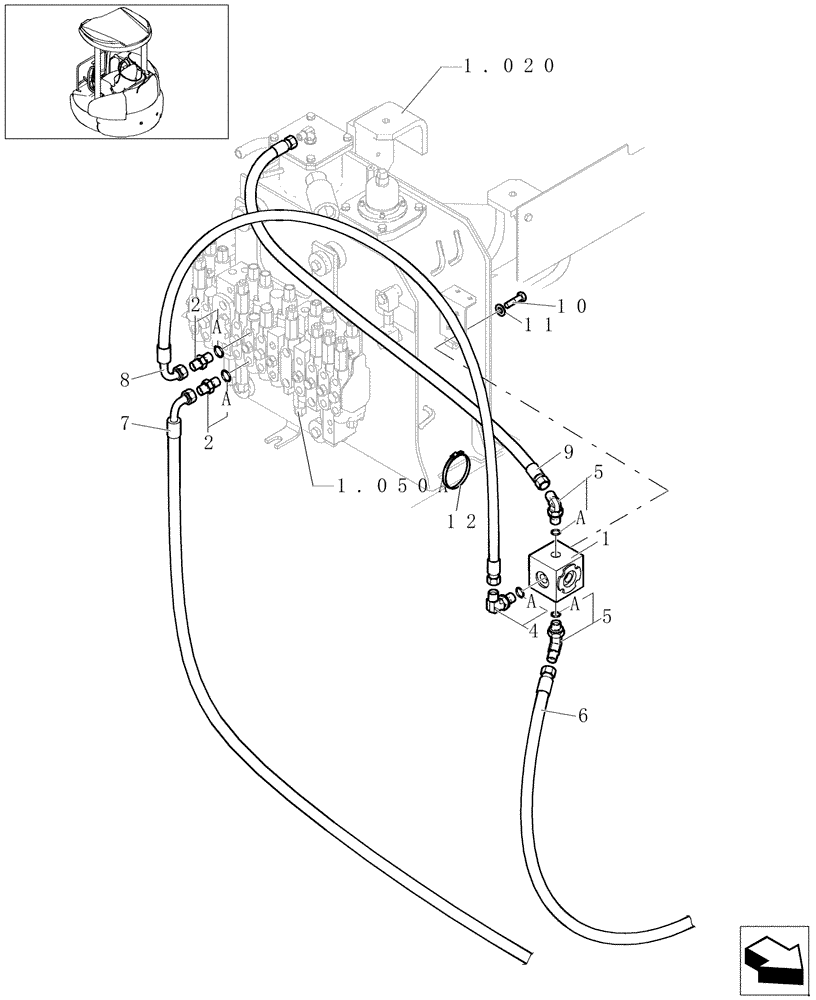

Схема запчастей Case CX31B - (1.050[04]) - CONTROL VALVE PIPES - N & B - (35) - HYDRAULIC SYSTEMS
11
4
a
6
a
2
5
8
12
1.050a
10
5
9
1.020
a
2
7
1
a
a
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72950552

VALVE

1шт.

Assy See Page 1.050C

1шт.

2

72284893

HYD CONNECTOR

2шт.

2a

72283052

O-RING

1шт.

4

72950897

VALVE

1шт.

4a

72283052

O-RING

1шт.

5

72283553

ELBOW

2шт.

5a

72283052

O-RING

1шт.

6

87567399

HOSE,12.70 mm ID x 1545.00 mm

1шт.

7

87567401

HOSE,12.70 mm ID x 165.00 mm

1шт.

8

72286270

FLEXIBLE HOSE

1шт.

9

72280745

HOSE

1шт.

10

16043434

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

4шт.

11

12654421

WASHER,8.15mm ID x 17mm OD x 3mm Thk

Ø8

4шт.

12

14560387

HOSE CLIP,Black, 380mm L

1шт.
