Запчасти Case CX31B (1.010[03]) - FUEL TANK PIPING - CANOPY (10) - ENGINE

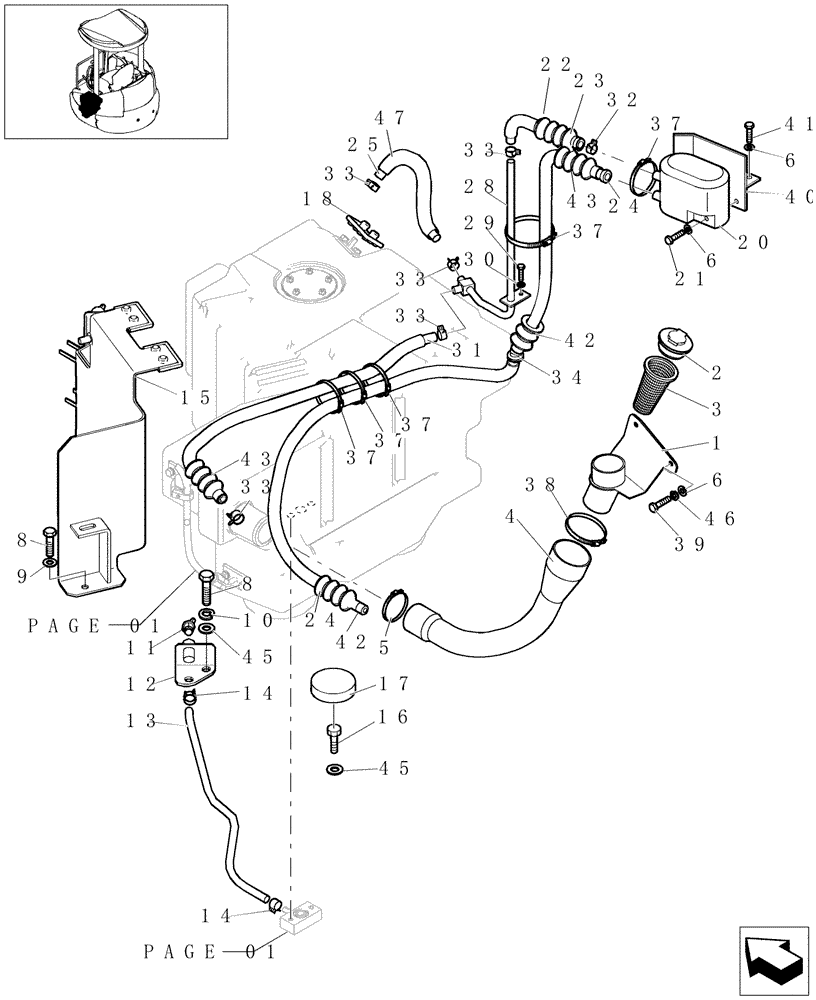

Схема запчастей Case CX31B - (1.010[03]) - FUEL TANK PIPING - CANOPY (10) - ENGINE
47
33
28
43
20
10
24
33
6
4
16
18
45
14
23
22
46
33
29
37
1
42
25
6
8
41
24
31
21
40
page 01
12
33
37
33
37
30
38
17
43
8
6
15
14
page 01
45
5
42
11
13
37
39
34
32
37
3
9
2

Артикул

Название

Примечание

Количество

1

72284891

NECK FILLER

1шт.

2

72280630

CAP

1шт.

3

72280631

STRAINER ELEMENT

1шт.

4

72280632

HOSE

1шт.

5

87526523

CLAMP

1шт.

6

14496521

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

4шт.

8

11106034

BOLT,Hex, M10 x 20, 10.9, Full Thd

3шт.

9

12626221

WASHER,10mm ID x 25mm OD x 3mm Thk

Ø10

2шт.

10

10571879

LOCK WASHER,10.2mm ID x 18.1mm OD x 2.2mm Thk

1шт.

11

72271567

DRAINCOCK/TAP SUPPLY

1шт.

12

72271566

DRAINCOCK/TAP SUPPLY

1шт.

13

72280633

HOSE

1шт.

14

13423177

COLLAR,11.5mm - 12.7mm

2шт.

15

87542587

BRACKET

1шт.

16

10979234

BOLT,Hex, M10 x 16mm, Cl 10.9, Full Thd

3шт.

17

72280638

RUBBER BAND

3шт.

18

72280637

PLATE

3шт.

20

72280639

FUEL TANK

1шт.

21

16043434

BOLT,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

1шт.

22

72280640

FLEXIBLE HOSE

1шт.

23

72280641

HOSE

1шт.

24

72280642

HOSE

1шт.

Up To S/N XXB

1шт.

24

87732721

HOSE,9.00 mm ID, 11.00 mm ID x 950 mm

1шт.

From S/N XXB

1шт.

25

72280643

HOSE

1шт.

28

72280644

TUBE,303, 141 mm Length

1шт.

29

10902134

BOLT,Hex, M6 x 14mm, Cl 10.9, Full Thd

1шт.

30

13550221

WASHER

Ø6

1шт.

31

72280645

HOSE

1шт.

32

72280646

CLIP

1шт.

33

13423377

COLLAR,13.6mm - 15.1mm

5шт.

34

72280648

GROMMET

1шт.

37

14560187

COLLAR,199mm L

L=203.2mm

6шт.

38

87526526

CLAMP

1шт.

39

16043634

SCREW,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

2шт.

40

87542602

BRACKET

1шт.

41

16043134

BOLT,Hex, M8 x 1.25 x 14mm, Cl 10.9, Full Thd

1шт.

42

72280650

FLEXIBLE HOSE

1шт.

Up To S/N XXB

1шт.

42

72280606

FLEXIBLE HOSE

1шт.

From S/N XXB

1шт.

43

72283542

TUBE,13.2 mm ID, 17.5 mm OD, 400 mm Length

1шт.

45

14496621

WASHER,10.5mm ID x 21mm OD x 2mm Thk

4шт.

46

10571779

LOCK WASHER,Helical Spring, 8.10mm ID x 14.80mm OD x 2.00mm, ZNM

1шт.

47

72284844

FLEXIBLE HOSE

1шт.

From S/N N7GN05457

1шт.

Выбрано товаров: 47
