(1.010[01]) - FUEL TANK

Запчасти Case CX31B (1.010[01]) - FUEL TANK (10) - ENGINE

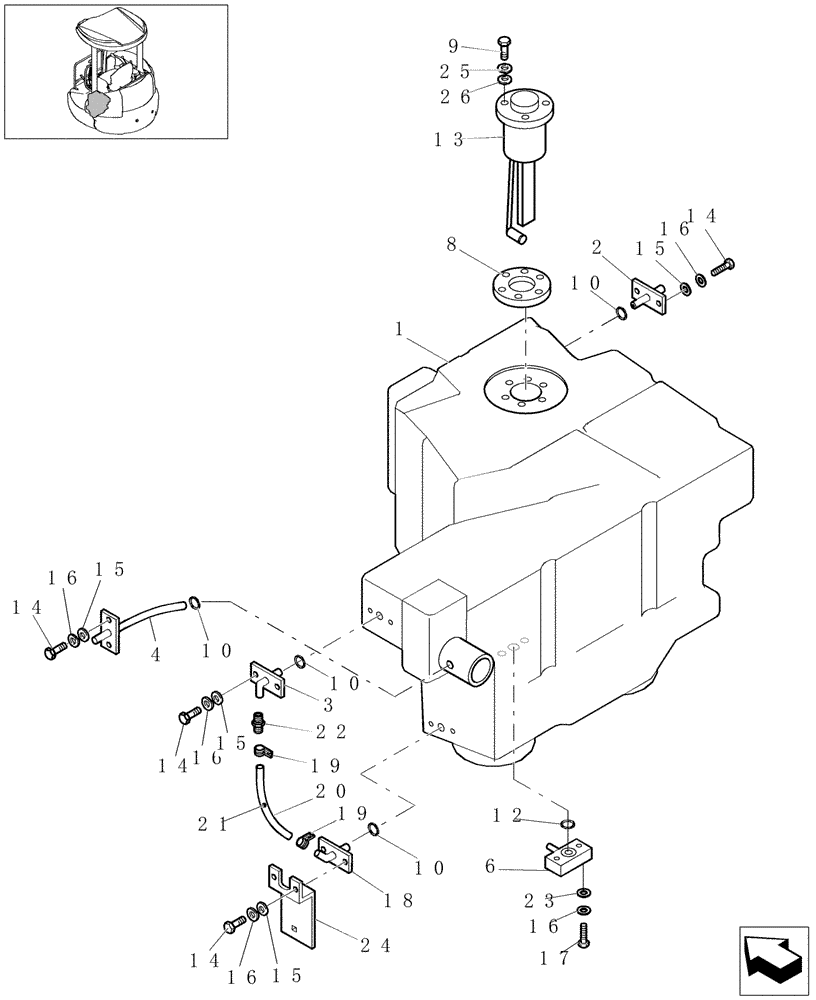

Схема запчастей Case CX31B - (1.010[01]) - FUEL TANK (10) - ENGINE
21
20
3
23
16
14
17
25
2
15
14
4
10
10
9
22
13
15
15
6
19
10
19
16
15
1
16
12
16
10
8
14
26
18
14
24
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72280616

FUEL TANK

1шт.

2

87539276

FLANGE

1шт.

3

87539291

FLANGE

1шт.

4

87539293

FLANGE

1шт.

6

87539518

FLANGE

1шт.

8

72280621

PACKING

1шт.

9

10977634

SCREW

TE M5x12

5шт.

10

72280622

O-RING

4шт.

12

72956425

O-RING

1шт.

13

72280623

SENSOR

1шт.

14

10902234

BOLT,Hex, M6 x 16mm, Cl 10.9, Full Thd

8шт.

15

13550221

WASHER

Ø6

8шт.

16

10571579

LOCK WASHER,M6

10шт.

17

10902834

SCREW

TE M6x30

2шт.

18

87539523

FLANGE

1шт.

19

72950521

CLAMP

2шт.

20

72285619

HOSE

1шт.

21

72950522

BALL

1шт.

22

87539236

BRACKET

1шт.

23

14499321

WASHER,M6 x 11 x 1.6 Thk

2шт.

24

87539529

PLATE

1шт.

25

10571479

LOCK WASHER,M5

5шт.

26

13506721

WASHER,5.15mm ID x 10mm OD x 0.8mm Thk

Ø5

5шт.
