(5.0604[19]) - CAB (HEATER&COOLER, CAB) - 747939020

Запчасти Case CX31B (5.0604[19]) - CAB (HEATER&COOLER, CAB) - 747939020 (90) - PLATFORM, CAB, BODYWORK AND DECALS

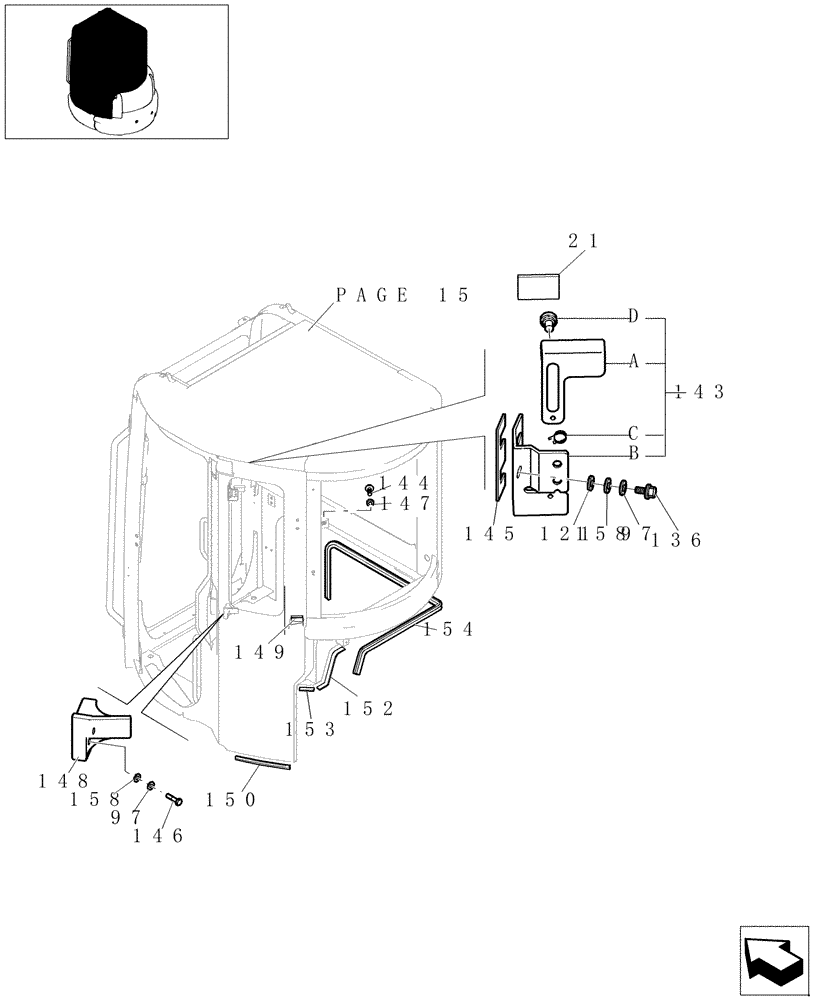

Схема запчастей Case CX31B - (5.0604[19]) - CAB (HEATER&COOLER, CAB) - 747939020 (90) - PLATFORM, CAB, BODYWORK AND DECALS
148
146
149
d
158
97
145
153
154
158
147
b
121
144
136
21
a
page 15
152
97
150
143
c
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

21

72956805

GASKET

1шт.

97

10571576

LOCK WASHER

4шт.

121

72171582

SHIM,0.5mm Thk

1шт.

136

13276211

SCREW,Pozidriv Pan Hd, M6 x 16mm, Cl 5.8, Full Thd

2шт.

143

72282089

SEAL

Assy

1шт.

143a

72282099

PLATE

1шт.

143b

72282100

PLATE

1шт.

143c

72282101

SPRING

1шт.

143d

72282102

PIN

2шт.

144

72282103

STOP

1шт.

145

72282104

SHIM,1.0mm Thk

2шт.

146

13276824

SCREW,M6 x 30mm

2шт.

147

10788721

THIN NUT,Thin, M10 x 1.5, Cl 05

1шт.

148

72282107

HOLDER

1шт.

149

72951574

SEAL

1шт.

150

72285163

STRIP

1шт.

152

72285164

GASKET

1шт.

153

72285165

GASKET

1шт.

154

72286311

STRIP

1шт.

158

14496406

WASHER

4шт.
