(5.0604[11]) - GUARDS (HEATER&COOLER, CAB) - 747939020

Запчасти Case CX31B (5.0604[11]) - GUARDS (HEATER&COOLER, CAB) - 747939020 (90) - PLATFORM, CAB, BODYWORK AND DECALS

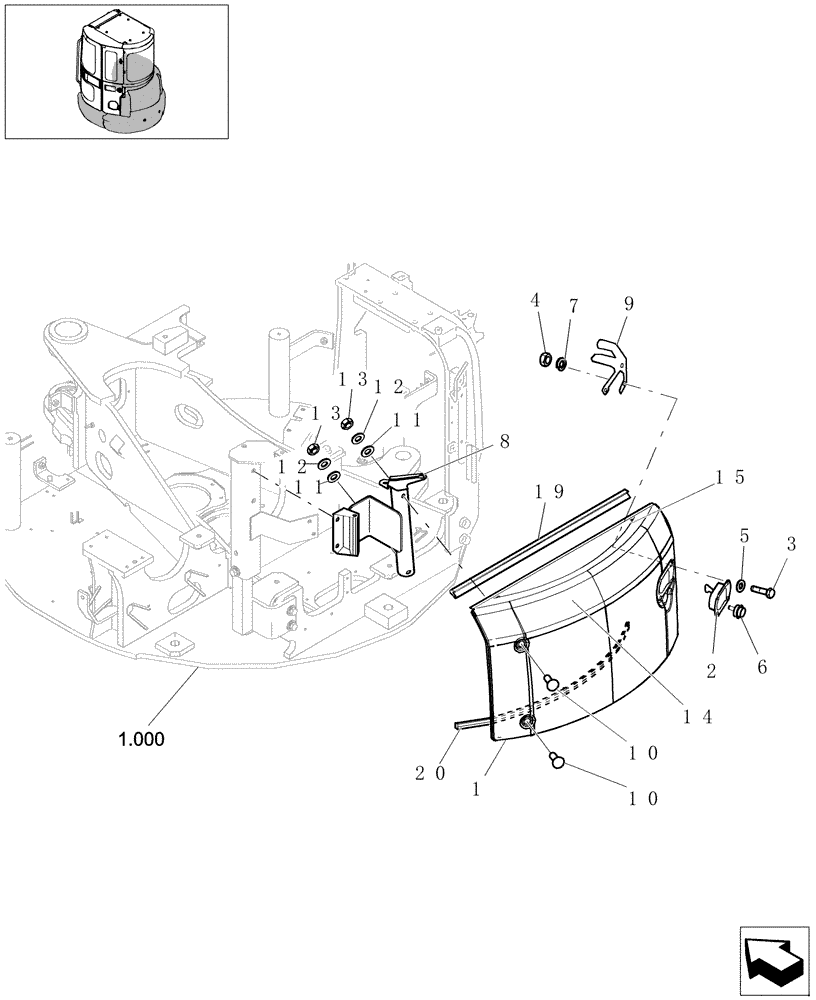

Схема запчастей Case CX31B - (5.0604[11]) - GUARDS (HEATER&COOLER, CAB) - 747939020 (90) - PLATFORM, CAB, BODYWORK AND DECALS
7
14
3
2
12
1
19
10
4
8
20
9
12
15
6
13
13
10
11
5
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72280928

COWLING

1шт.

2

72281834

LOCK

1шт.

3

72284858

BOLT

4шт.

4

15896424

NUT,M5

4шт.

5

10571479

LOCK WASHER,M5

4шт.

6

72950872

LOCK

1шт.

7

72280947

WASHER

4шт.

8

87377331

CHECK VALVE

1шт.

9

87545320

BRACKET

1шт.

10

72280930

SCREW

2шт.

11

14496521

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

2шт.

12

10571779

LOCK WASHER,Helical Spring, 8.10mm ID x 14.80mm OD x 2.00mm, ZNM

2шт.

13

16100824

NUT,M8, Cl 10

2шт.

14

84144706

INSULATOR

1шт.

15

72280932

INSULATOR

1шт.

19

72280933

RUBBER WEATHERSTRIP

1шт.

20

72280934

RUBBER WEATHERSTRIP

1шт.
