(1.270[01]) - FLOOR - CAB (CAB)

Запчасти Case CX31B (1.270[01]) - FLOOR - CAB (CAB) (90) - PLATFORM, CAB, BODYWORK AND DECALS

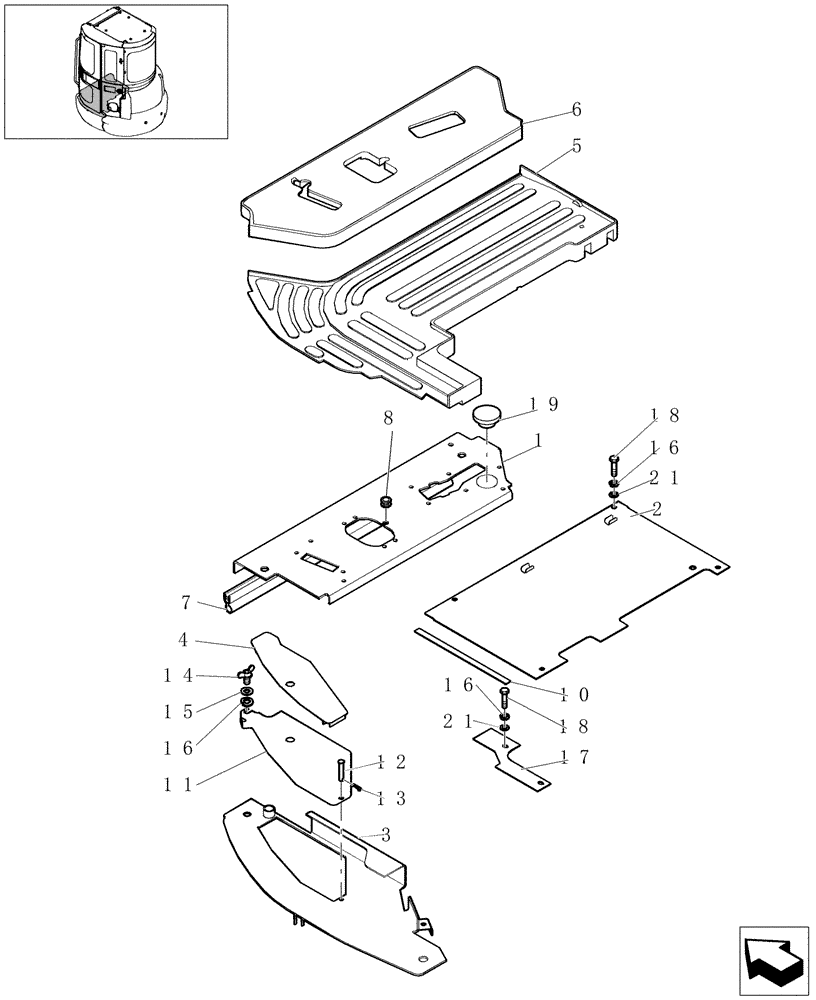

Схема запчастей Case CX31B - (1.270[01]) - FLOOR - CAB (CAB) (90) - PLATFORM, CAB, BODYWORK AND DECALS
15
13
16
19
21
7
12
10
21
16
16
8
5
18
2
18
4
6
3
17
11
14
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72280819

PLATE

1шт.

2

72280820

COVER

1шт.

3

72280829

BRACKET

1шт.

4

72285265

COVER

1шт.

5

72280831

FLOOR MAT

1шт.

6

72280832

FLOOR MAT

1шт.

7

72280827

RUBBER WEATHERSTRIP

1шт.

8

72203027

GROMMET,6mm ID x 15mm OD x 12.5mm Thk

1шт.

10

72280826

RUBBER WEATHERSTRIP

1шт.

11

72280833

COVER

1шт.

12

72280677

PIN

1шт.

13

72275189

COTTER PIN

1шт.

14

72280835

BOLT,Wing, M8 x 20mm

1шт.

15

14496521

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

6шт.

16

10571779

LOCK WASHER,Helical Spring, 8.10mm ID x 14.80mm OD x 2.00mm, ZNM

6шт.

17

72280836

PLATE

1шт.

18

16043634

SCREW,Hex, M8 x 1.25 x 25mm, Cl 10.9, Full Thd

5шт.

19

72272478

PLUG

1шт.

21

12646704

WASHER,8.15mm ID x 20mm OD x 2mm Thk

5шт.
