(0.003[03A]) - RADIATOR - COMPONENTS

Запчасти Case CX31B (0.003[03A]) - RADIATOR - COMPONENTS (10) - ENGINE

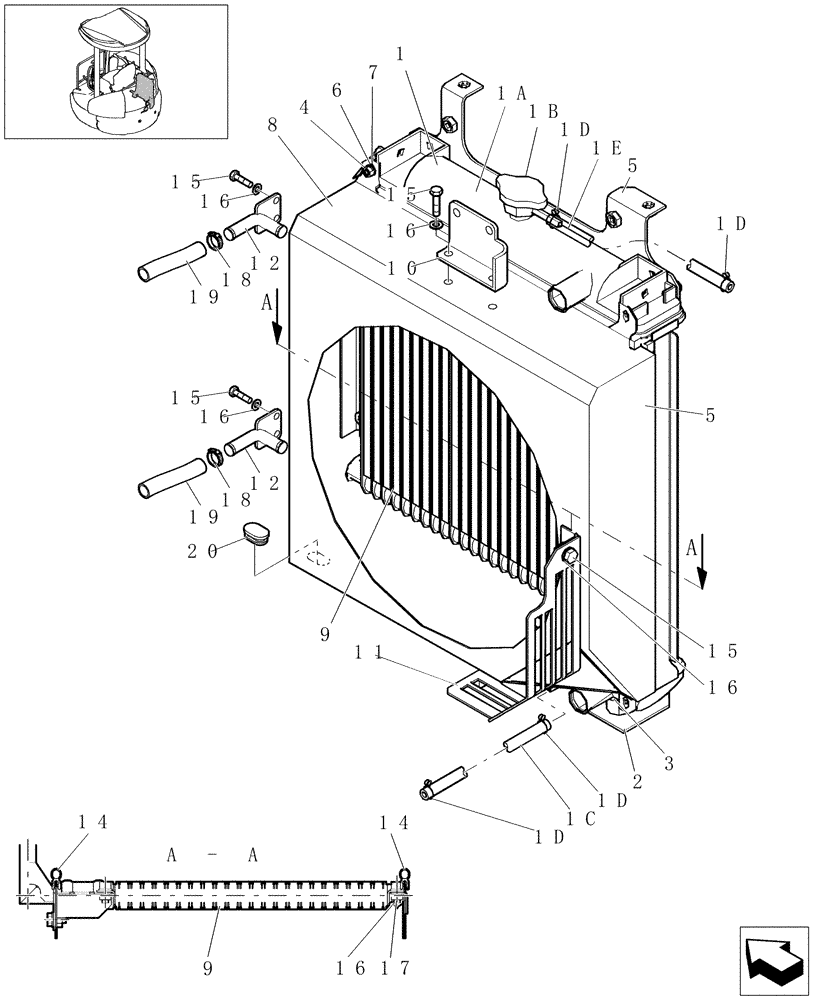

Схема запчастей Case CX31B - (0.003[03A]) - RADIATOR - COMPONENTS (10) - ENGINE
14
15
6
19
9
14
16
1d
7
1b
9
10
1d
18
5
1a
4
1
12
20
a - a
15
16
12
1c
2
5
17
1d
16
16
1d
a
1e
18
3
16
19
15
15
8
a
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

-

87568209

SHROUD

- Assy

1шт.

Assy item 8 - 20

1шт.

-

87568234

RADIATOR

- Assy

1шт.

Assy item 1 - 7

1шт.

1

72280541

RADIATOR

1шт.

1a

72280542

RADIATOR

1шт.

1b

72951980

CAP

1шт.

1c

72280581

HOSE

1шт.

1d

72213766

CLIP

4шт.

1e

72963126

HOSE

1шт.

2

87538466

BRACKET

1шт.

3

72953053

GASKET

2шт.

4

10902234

BOLT,Hex, M6 x 16mm, Cl 10.9, Full Thd

6шт.

5

87568222

PLATE

1шт.

6

10571579

LOCK WASHER,M6

2шт.

7

10519421

WASHER,6.4mm ID x 11.95mm OD x 1.6mm Thk

2шт.

8

87568194

SHROUD

1шт.

9

87568195

OIL COOLER

Hydraulic

1шт.

10

87568197

PLATE

1шт.

11

87538467

GUARD

1шт.

12

87568199

TUBE

2шт.

13

72280577

RUBBER WEATHERSTRIP

2шт.

14

87568202

RUBBER WEATHERSTRIP

2шт.

15

16043231

SCREW,Hex, M8 x 16mm, Cl 10.9, Full Thd

8шт.

16

14496521

WASHER,8.4mm ID x 17mm OD x 1.6mm Thk

12шт.

17

14306274

SCREW,M8 x 16mm, Cl 12.9

4шт.

18

87526520

CLAMP

4шт.

19

87568205

FLEXIBLE HOSE

2шт.

20

87568208

GROMMET

2шт.
