(2.003[02]) - ARM ASSEMBLY - STD

Запчасти Case CX31B (2.003[02]) - ARM ASSEMBLY - STD (84) - BOOMS, DIPPERS & BUCKETS

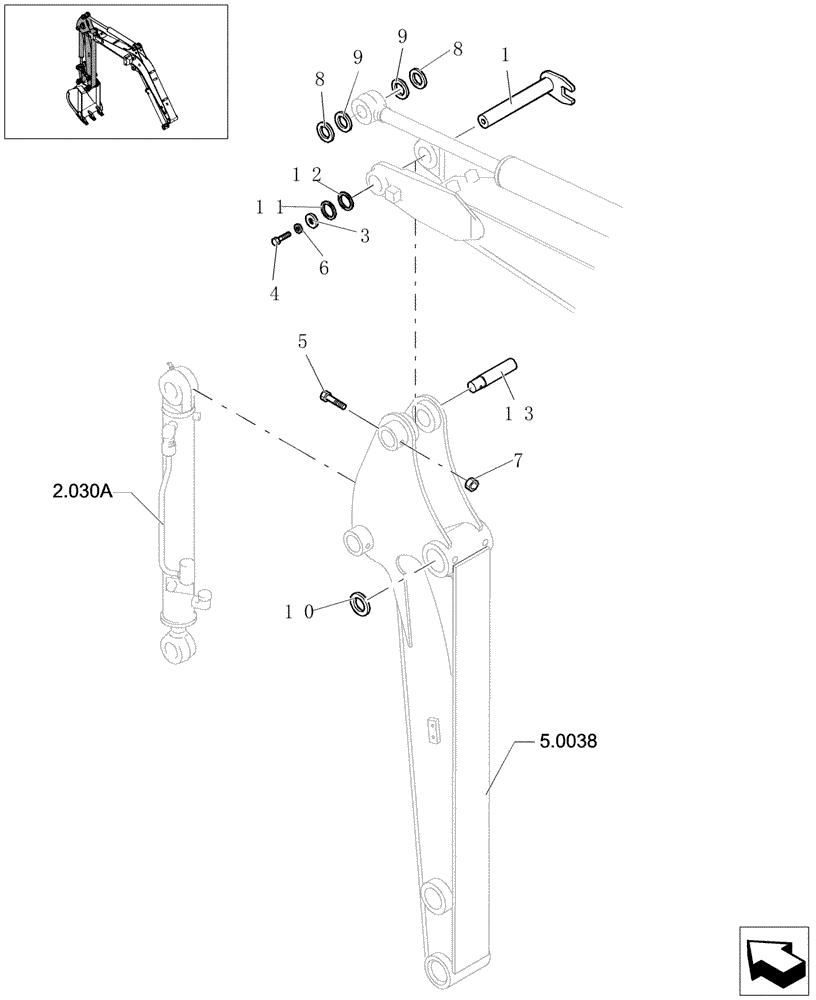

Схема запчастей Case CX31B - (2.003[02]) - ARM ASSEMBLY - STD (84) - BOOMS, DIPPERS & BUCKETS
8
3
9
1
11
9
13
4
6
12
8
10
5
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87571092

PIN

1шт.

2

72281950

PIN

1шт.

3

11107934

SCREW

TE M10x85

1шт.

4

11127534

SCREW

TE M16x35

1шт.

5

72951198

WASHER

1шт.

6

13580121

WASHER,16.4mm ID x 32mm OD x 4mm Thk

Ø16

1шт.

7

12577211

LOCK NUT,M10 x 1.5mm Pitch, 12.30mm High, Cl 8, ZND

1шт.

8

72288976

SHIM,47mm ID x 70mm OD x 0.50mm Thk

1шт.

9

72950990

SHIM,47mm ID x 70mm OD x 0.90mm Thk

3шт.

10

72270060

SHIM,0.5mm Thk

1шт.

11

72951199

SHIM,0.5mm Thk

1шт.

12

72951200

SHIM

2шт.
