(2.003[01]) - ARM ASSEMBLY

Запчасти Case CX31B (2.003[01]) - ARM ASSEMBLY (84) - BOOMS, DIPPERS & BUCKETS

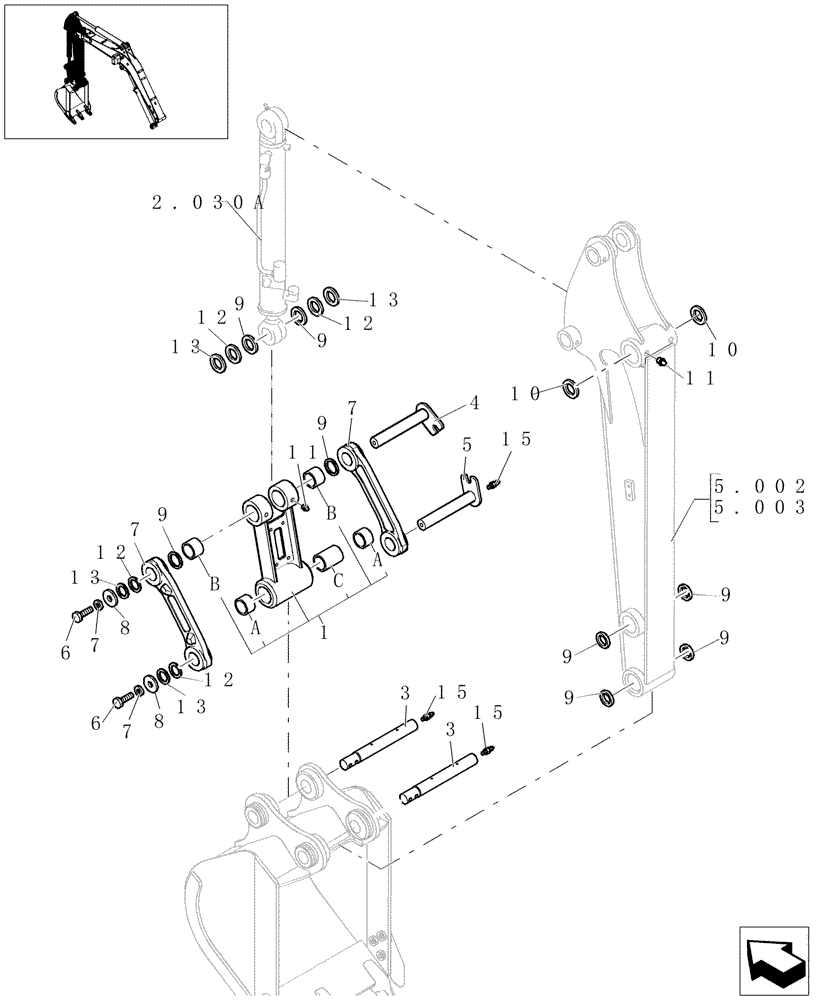

Схема запчастей Case CX31B - (2.003[01]) - ARM ASSEMBLY (84) - BOOMS, DIPPERS & BUCKETS
8
12
15
3
13
a
9
9
12
7
5.0022
4
15
13
c
10
b
11
2.030a
7
13
3
9
10
12
5.0038
12
9
b
15
a
9
6
13
7
8
9
9
11
5
7
9
1
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

72282239

LINK CONROD

1шт.

1a

72951471

BUSHING

2шт.

1b

72281264

BUSHING

2шт.

1c

72951189

COLLAR

1шт.

2

87350110

LINK

2шт.

3

87661259

PIN,40mm OD x 268mm L

2шт.

4

72282019

PIN

1шт.

5

72282022

PIN

1шт.

6

11127434

SCREW

TE M16x30

2шт.

7

13580121

WASHER,16.4mm ID x 32mm OD x 4mm Thk

Ø16

2шт.

8

72951191

WASHER

2шт.

9

72950987

SEAL

10шт.

10

72950428

SEAL,45mm ID x 55mm OD x 4mm Thk

2шт.

11

13407211

LUBE NIPPLE,M10 x 1

2шт.

12

72288928

SHIM,42mm ID x 65mm OD x 0.50mm Thk

0.5

4шт.

13

72281403

SHIM,42mm ID x 65mm OD x 0.90mm Thk

4шт.

14

72283870

LUBE NIPPLE

2шт.

15

72283478

LUBE NIPPLE

3шт.
